Bolta (Arcada): Ghid Complet pentru Arhitecți și Profesioniști din Construcții

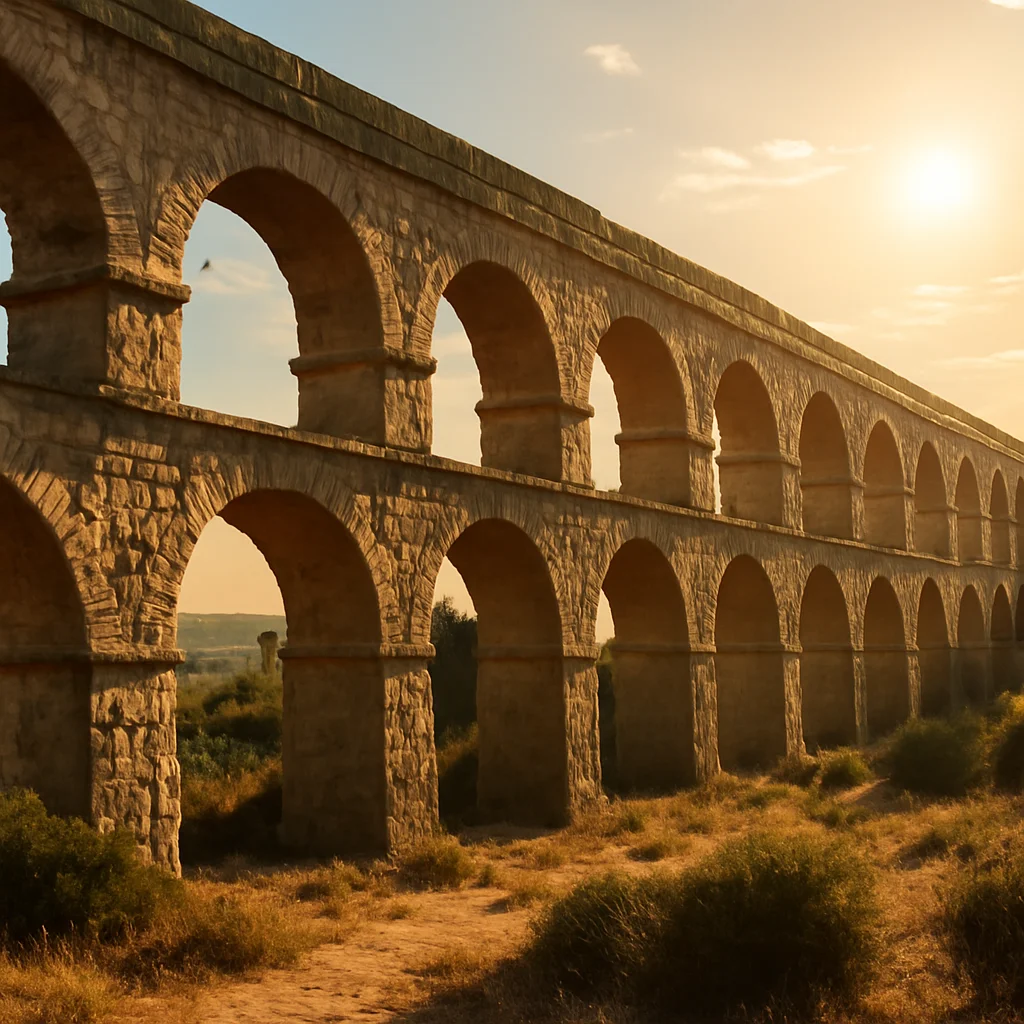

Introducerea bolții, sau arcadei, în structurile arhitecturale reprezintă o evoluție semnificativă în istoria construcțiilor, oferind o soluție ingenioasă pentru depășirea limitărilor materialelor de construcție tradiționale și crearea de spații ample și durabile. De la arcele romane grandioase până la bolțile gotice sofisticate și aplicațiile moderne în beton armat, bolta a demonstrat constant capacitatea sa de a distribui eficient sarcinile și de a rezista forțelor de compresiune, permițând realizarea unor deschideri mari cu cantități relativ reduse de material. Înțelegerea principiilor de funcționare, a tipurilor de bolți, a standardelor de proiectare și a detaliilor de execuție este crucială pentru orice arhitect sau inginer structurist implicat în proiectarea și construcția de clădiri și infrastructură.

Articolul de față își propune să ofere o analiză detaliată și cuprinzătoare a bolților, acoperind aspecte tehnice, normative, economice și practice, din perspectiva unui arhitect profesionist. Vom explora diversele tipuri de bolți, metodele de proiectare, materialele utilizate, costurile implicate și considerentele de întreținere, oferind astfel o resursă valoroasă pentru profesioniștii din domeniu. Scopul este de a oferi nu doar o prezentare teoretică, ci și o înțelegere profundă a implicațiilor practice ale utilizării bolților în proiectele de construcții, cu referire specifică la contextul românesc și european.

Tipuri de Bolți și Caracteristici Tehnice

Există o varietate impresionantă de tipuri de bolți, fiecare având caracteristici specifice și aplicații optime. Bolta romană, caracterizată prin forma sa semicirculară, este una dintre cele mai vechi și mai cunoscute forme de arcadă, cunoscută pentru stabilitatea sa și capacitatea de a suporta sarcini grele. Bolta gotică, cu arcul său ogival (ascuțit), permite o distribuție mai eficientă a sarcinilor și o înălțime mai mare, fiind specifică catedralelor și clădirilor religioase medievale. Bolta cu peală, o variantă a boltei romane, este utilizată pentru a acoperi spații mai mari și oferă o suprafață interioară mai plană. Bolțile eliptice și parabolice sunt utilizate în construcțiile moderne pentru a obține deschideri mari cu un aspect estetic plăcut și o rezistență structurală optimă.

În termeni tehnici, o boltă este un element structural curbat, de obicei realizat din piatră, cărămidă, beton armat sau lemn, care transferă sarcinile către suporturi laterale (stâlpi, pereți). Geometria bolții joacă un rol crucial în distribuția sarcinilor, arcurile ogivale, de exemplu, direcționând forțele mai mult vertical decât orizontal, reducând astfel necesitatea unor contraforturi masive. Dimensiunile bolții (deschiderea, înălțimea, grosimea) sunt determinate de sarcina suportată, de materialul utilizat și de cerințele de rezistență structurală, conform standardelor SR EN 1992-1-1 (Eurocod 2 - Proiectarea structurilor din beton) și SR EN 1996-1-1 (Eurocod 6 - Proiectarea structurilor din oțel). De exemplu, o boltă romană cu o deschidere de 10 metri, realizată din beton armat, ar putea necesita o grosime minimă de 30-40 cm și o înălțime de aproximativ 5 metri, în funcție de sarcinile aplicate.

Un exemplu practic este Bolta Mănăstirii Putna, o boltă simplă romană, reconstruită în secolul XX, care necesită o întreținere constantă pentru a preveni infiltrațiile și degradarea materialelor. Un alt exemplu modern este Bolta Stației de Tren București Nord, o structură complexă din beton armat care suportă sarcini enorme și asigură o circulație fluidă a călătorilor. Costul construcției unei bolți variază semnificativ în funcție de dimensiuni, material și complexitate, estimându-se între 500 și 2000 euro/mp pentru bolți simple din beton armat și depășind 3000 euro/mp pentru bolți complexe din materiale speciale sau cu finisaje elaborate.

Materiale de Construcție și Tehnologii de Execuție

Alegerea materialului de construcție pentru o boltă depinde de o serie de factori, inclusiv sarcina suportată, condițiile de mediu, costurile și aspectul estetic dorit. Piatra naturală (granit, marmură, calcar) a fost utilizată în mod tradițional pentru construirea bolților, oferind o durabilitate excelentă și un aspect elegant, dar este un material costisitor și greu de prelucrat. Cărămida, mai ușoară și mai accesibilă, este o alternativă populară, dar necesită o armare adecvată pentru a rezista la forțele de întindere. Lemnul, utilizat în special pentru bolți ușoare și decorative, este un material ecologic și estetic, dar necesită protecție împotriva umidității și a focului.

În prezent, betonul armat este cel mai utilizat material pentru construirea bolților, datorită versatilității sale, rezistenței ridicate și costului relativ scăzut. Utilizarea armăturilor din oțel permite betonului să reziste la forțele de întindere, transformând bolta într-o structură eficientă și durabilă. Tehnologiile de execuție includ cofraje tradiționale din lemn, cofraje metalice reutilizabile și cofraje glisante pentru bolți de dimensiuni mari. O tehnică modernă este utilizarea betonului proiectat (sprayed concrete), care permite construirea bolților cu geometrii complexe și o aderență excelentă la suport.

Respectarea standardelor SR EN 206 (Beton – Specificații, performanță, producție și conformitate) și SR EN 13670 (Execuția structurilor din beton) este esențială pentru asigurarea calității și siguranței bolților din beton armat. De exemplu, utilizarea unui beton de clasa C30/37 cu o acoperire de armătură minimă de 3 cm asigură o protecție adecvată împotriva coroziunii și o durabilitate pe termen lung. Un proiect recent, Catedrala Mântuirii Neamului din București, utilizează o combinație de beton armat și piatră naturală pentru a crea o structură impresionantă și durabilă. Costurile de execuție pentru o boltă din beton armat, incluzând cofrajele, armăturile și manopera, variază între 400 și 1500 euro/mp, în funcție de complexitate și finisaje.

Aspecte de Proiectare și Calcul Structural

Proiectarea unei bolți necesită o analiză detaliată a sarcinilor, a geometriei și a materialelor utilizate. Calculul structural trebuie să țină cont de sarcini permanente (greutatea proprie a bolții), sarcini variabile (încărcări de utilizare, zăpadă, vânt) și sarcini seismice. Utilizarea software-ului de analiză structurală (ex: SAP2000, ETABS) permite modelarea complexă a bolții și determinarea forțelor interne (compresiune, întindere, forfecare) și a deformărilor. Conform Eurocodelor, proiectarea bolților trebuie să asigure o siguranță adecvată împotriva ruperii, a instabilității și a deformărilor excesive.

Un aspect important este proiectarea conexiunilor dintre boltă și suporturile laterale (stâlpi, pereți). Aceste conexiuni trebuie să fie capabile să transmită eficient sarcinile și să reziste la forțele orizontale generate de bolta. De asemenea, trebuie luate în considerare efectele fluajului (deformarea lentă a materialelor sub sarcină constantă) și ale contracției higrometrice (variația dimensiunilor materialelor în funcție de umiditate). Standardul SR EN 1997-1 (Eurocod 7 - Proiectarea structurilor geotehnice) este relevant pentru proiectarea fundațiilor care susțin bolta și asigură stabilitatea generală a structurii.

Un exemplu concret este proiectarea unei bolți parabolice cu o deschidere de 20 metri pentru o sală de sport. Calculul structural ar trebui să demonstreze că bolta poate suporta o sarcină de utilizare de 2 kN/mp și o sarcină de zăpadă de 1.5 kN/mp, fără a depăși limitele de rezistență și deformare admise. Costul proiectării structurale pentru o boltă de această dimensiune poate varia între 2000 și 5000 euro, în funcție de complexitatea proiectului și de experiența proiectantului.

Întreținere și Durabilitate

Întreținerea regulată este esențială pentru asigurarea durabilității bolților și prevenirea deteriorării. Inspecțiile periodice permit identificarea timpurie a problemelor, cum ar fi fisurile, infiltrațiile, coroziunea armăturilor și degradarea materialelor. Reparațiile trebuie efectuate prompt pentru a preveni agravarea problemelor și a asigura siguranța structurii. Tratamentele de protecție, cum ar fi impermeabilizarea, hidroizolația și aplicarea de acoperiri protectoare, pot prelungi durata de viață a bolții și reduce costurile de întreținere pe termen lung.

În cazul bolților din piatră sau cărămidă, este important să se verifice starea rosturilor și să se efectueze reparații la mortarul deteriorat. În cazul bolților din beton armat, trebuie monitorizată coroziunea armăturilor și efectuate reparații locale sau consolidări, dacă este necesar. Standardul SR EN 1504 (Reparații ale structurilor din beton) oferă ghiduri detaliate pentru evaluarea și repararea structurilor din beton deteriorate.

Un exemplu relevant este restaurarea bolții unei biserici vechi, unde s-au identificat infiltrații și degradarea mortarului. Reparațiile au inclus curățarea suprafeței, înlocuirea mortarului deteriorat, aplicarea unui strat de impermeabilizare și consolidarea structurii cu elemente de sprijin suplimentare. Costul reparațiilor pentru o boltă de dimensiuni medii poate varia între 5000 și 20000 euro, în funcție de amploarea deteriorărilor și de complexitatea lucrărilor. Investiția în întreținere preventivă este, în general, mai rentabilă decât costurile asociate cu reparațiile majore sau înlocuirea bolții.

Alternative la Bolți și Considerente Finale

Deși bolțile oferă numeroase avantaje, există și alternative care pot fi mai potrivite în anumite situații. Structurile plane (plăci, grinzi) sunt mai ușor de proiectat și de executat, dar pot necesita o cantitate mai mare de material și pot limita flexibilitatea arhitecturală. Acoperișurile în pantă oferă o soluție eficientă pentru drenajul apei și pot reduce costurile de construcție, dar pot avea un aspect estetic mai puțin atractiv. Structurile spațiale (ex: cupole geodezice, grinzi reticulare) permit realizarea de deschideri mari cu o greutate redusă, dar pot fi mai complexe de proiectat și de executat.

În concluzie, alegerea tipului de structură depinde de o serie de factori, inclusiv cerințele funcționale, constrângerile bugetare, aspectul estetic dorit și condițiile locale. Bolta rămâne o soluție arhitecturală elegantă și durabilă, care poate oferi numeroase avantaje în proiectele de construcții, cu condiția unei proiectări și execuții corecte și a unei întrețineri regulate. Înțelegerea principiilor de funcționare, a standardelor normative și a aspectelor practice este crucială pentru orice arhitect sau inginer structurist care dorește să utilizeze bolțile în mod eficient și sigur.

Întrebări Frecvente

1. Ce este o boltă (arcadă) și care este rolul ei principal în construcții?

O boltă, sau arcadă, este un element structural curbat care distribuie sarcinile către suporturi laterale. Rolul său principal este de a permite crearea de spații ample și durabile cu cantități relativ reduse de material, depășind limitările materialelor tradiționale.

2. Care sunt principalele tipuri de bolți menționate în articol?

Articolul menționează bolta romană (semicirculară), bolta gotică (ogivală), bolta cu peală, dar și bolțile eliptice și parabolice, folosite în construcțiile moderne. Fiecare tip are caracteristici specifice și aplicații optime.

3. Cum diferă bolta gotică de cea romană din punct de vedere structural?

Bolta gotică, cu arcul său ascuțit, direcționează forțele mai mult vertical, reducând nevoia de contraforturi masive. Bolta romană, fiind semicirculară, distribuie sarcinile mai uniform, necesitând suporturi laterale mai puternice.

4. Din ce materiale pot fi construite bolțile?

Bolțile pot fi construite din diverse materiale, precum piatră, cărămidă, beton armat sau lemn. Alegerea materialului depinde de sarcina suportată, cerințele de rezistență și aspectul estetic dorit.

5. Există standarde specifice pentru proiectarea bolților în România?

Articolul menționează standardul SR EN 1992-1-1 (Eurocod 2) ca referință pentru proiectarea structurală a bolților, indicând relevanța acestuia și în contextul românesc.
