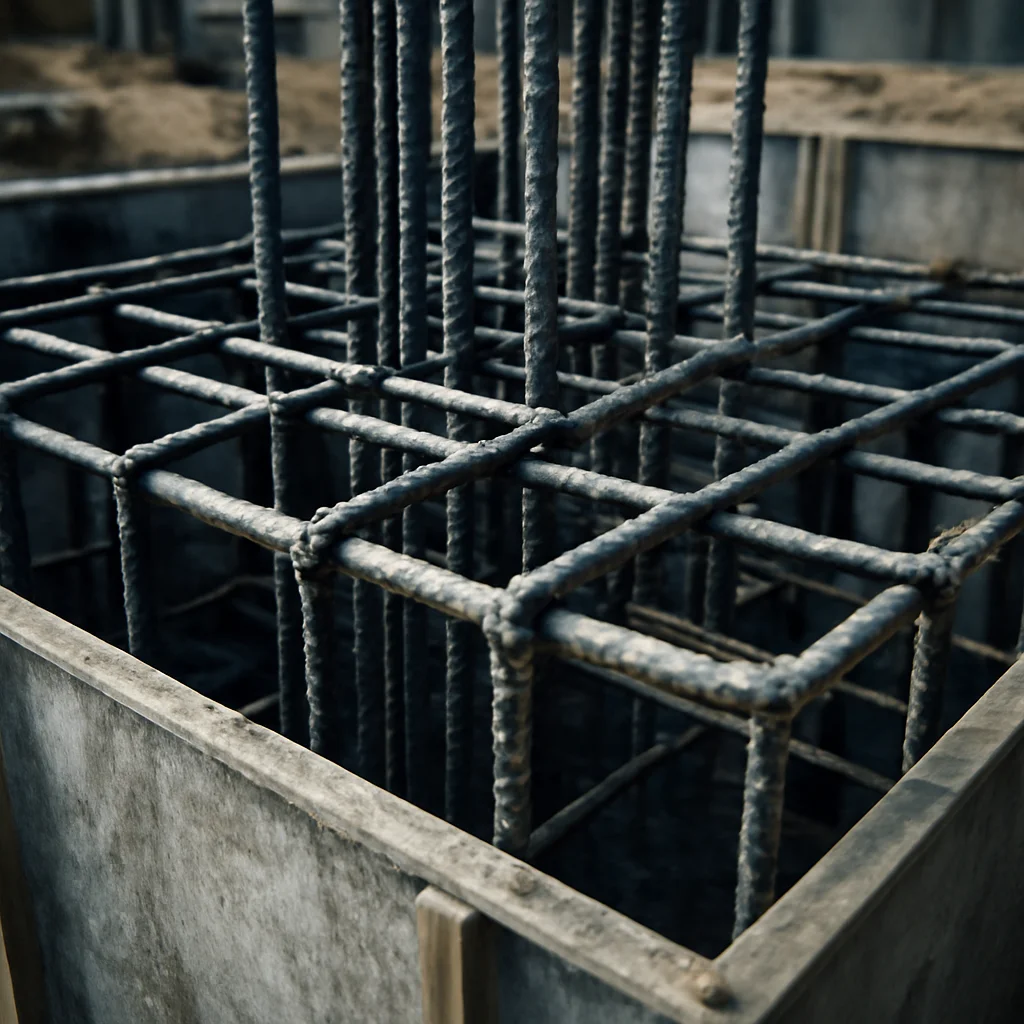

Introducerea unei fundații robuste și durabile este crucială pentru longevitatea oricărei construcții. Un element fundamental în realizarea acestei robusteți este armătura, care preia eforturile de întindere generate de greutatea structurii și de solicitările externe. Dimensionarea corectă a armăturii fundației nu este o simplă chestiune de calcul, ci o combinație complexă de cunoștințe tehnice, respectarea normativelor în vigoare și o înțelegere profundă a condițiilor specifice ale terenului și ale construcției. Neglijarea acestui aspect poate conduce la fisuri, deformări, și, în cazuri extreme, la colapsul structurii. Acest articol detaliază procesul de dimensionare a armăturii fundației, oferind o perspectivă practică, bazată pe standardele românești și pe experiența din proiecte reale. Scopul este de a oferi o ghidare comprehensivă pentru arhitecți, ingineri structuriști și constructori, asigurând o fundație solidă pentru orice proiect.
Fundațiile, prin natura lor, sunt elemente structurale îngropate, dificil de reparat sau înlocuit după finalizarea construcției. Prin urmare, o proiectare atentă și o execuție corectă a armăturii sunt esențiale pentru a evita probleme costisitoare și potențial periculoase pe termen lung. Dimensionarea armăturii trebuie să ia în considerare nu doar sarcinile verticale (greutatea proprie a structurii, încărcări utilitare, încărcări din zăpadă și vânt), ci și sarcinile orizontale (forțe seismice, presiunea pământului, forțe de frecare). În plus, caracteristicile geotehnice ale terenului de fundare (tipul solului, rezistența la portanță, gradul de umflare) joacă un rol crucial în determinarea cantității și dispunerii armăturii.
În cele ce urmează, vom analiza în detaliu factorii care influențează dimensionarea armăturii fundației, vom prezenta metodele de calcul utilizate, vom discuta despre tipurile de armătură disponibile și vom oferi recomandări practice pentru o execuție corectă. Ne vom concentra pe fundatiile continue si izolate, cele mai des intalnite in practica constructiilor civile si industriale. Vom avea in vedere standardele romanesti in vigoare, precum SR EN 1992-1-1 (Eurocod 2 - Proiectarea structurilor de beton) si NP 074-02 (Normativ pentru proiectarea, calculul si executia fundatiilor).
Tipuri de Fundații și Impactul asupra Armăturii
Fundațiile se clasifică în mai multe tipuri, fiecare având cerințe specifice în ceea ce privește armătura. Fundațiile continue (benzi continue) sunt utilizate sub pereți portanți și distribuie uniform sarcina pe o suprafață mai mare a terenului. Acestea necesită o armătură longitudinală continuă, dimensionată pentru a prelua momentul încovoietor și forța tăietoare generate de încărcări. Fundațiile izolate sunt utilizate sub stâlpi și transferă sarcina direct pe teren. Armătura acestor fundații este concentrată în jurul stâlpului și trebuie să fie dimensionată pentru a rezista la eforturile de compresiune, întindere și forfecare. Alegerea tipului de fundație influențează direct cantitatea și dispunerea armăturii.
Fundațiile superficiale, cele mai comune, sunt adecvate pentru terenuri cu o capacitate portantă suficientă. În astfel de cazuri, armătura este relativ simplă și se concentrează pe rezistența la tracțiune și forfecare. Fundațiile adânci (piloti, grinzi forate) sunt necesare în cazul terenurilor slabe sau cu o capacitate portantă redusă. Acestea necesită o armătură mai complexă, dimensionată pentru a prelua eforturile de compresiune, întindere, forfecare și încovoiere. Costurile asociate cu fundatiile adanci sunt semnificativ mai mari, estimandu-se ca pot depasi cu 30-50% costurile unei fundatii superficiale.
În cazul terenurilor argiloase, care prezintă tendința de umflare și contracție în funcție de conținutul de umiditate, este necesară o armătură suplimentară pentru a preveni fisurarea fundației. Această armătură suplimentară trebuie să fie dispusă astfel încât să reziste la forțele de întindere generate de mișcările terenului. Un exemplu practic este utilizarea unei plase sudate din oțel, amplasată la partea inferioară a fundației, care contribuie la distribuirea uniformă a eforturilor și la prevenirea fisurilor.
Dimensionarea Armăturii Longitudinală pentru Fundații Continue
Dimensionarea armăturii longitudinale pentru fundatiile continue se realizează conform Eurocod 2, prin verificarea rezistenței la încovoiere și la compresiune. Calculul momentului încovoietor maxim (M) și al forței tăietoare maxime (V) se face pe baza încărcărilor aplicate și a geometriei fundației. Secțiunea transversală a fundației se alege astfel încât să asigure o rezistență suficientă la compresiune. Apoi, se calculează aria necesară a armăturii longitudinale (As) utilizând formula: As = M / (fcd * z), unde fcd este rezistența de calcul la compresiune a oțelului și z este brațul interior de pârghie.
Standardul SR EN 1992-1-1 impune verificarea secțiunii necesare, luând în considerare și efectele de fluaj și contracție a betonului. Se verifică, de asemenea, distanța minimă și maximă între barele de armătură, pentru a asigura o betonare corectă și o aderență bună între oțel și beton. În general, distanța minimă este de 30 mm sau de 2,5 ori diametrul barei, iar distanța maximă este de 300 mm sau de 16 ori diametrul barei. Un proiect gresit dimensionat poate conduce la fisuri accentuate si la deteriorarea structurii in timp.
Un exemplu practic: pentru o fundație continuă de 50 cm lățime și 40 cm înălțime, supusă unui moment încovoietor de 20 kNm și utilizând oțel cu fcd = 400 MPa, aria necesară a armăturii longitudinale ar fi de aproximativ 1,25 cm². În acest caz, se pot utiliza 2 bare de diametru 16 mm, având o arie totală de 2,01 cm², care asigură o rezistență suficientă. Costul armaturii pentru o fundație continuă de 10 metri lungime, folosind oțel la prețul de 3 lei/kg, se situează, în general, între 500 și 1000 lei, în funcție de diametrul și cantitatea de armătură utilizată.
Armătura Transversală (Etrieri) și Rolul său în Fundații
Armătura transversală, reprezentată de etrieri, are rolul de a rezista la forța tăietoare și de a preveni fisurarea în diagonală a betonului. Etrierii se dispun la intervale regulate de-a lungul fundației și sunt conectați la armătura longitudinală. Distanța dintre etrieri se determină pe baza forței tăietoare maxime și a rezistenței betonului la compresiune. SR EN 1992-1-1 specifică cerințele minime pentru armătura transversală, impunând o distanță maximă între etrieri de 600 mm sau de 12 ori diametrul barei longitudinale (oricare este mai mică).
În zonele cu solicitări mari la forfecare, este necesară o armătură transversală mai densă, utilizând etrieri cu diametru mai mare sau etrieri dubli. Etrierii dubli sunt utilizați atunci când forța tăietoare depășește capacitatea de rezistență a betonului și a armăturii transversale standard. Un aspect important este asigurarea unei ancorări corecte a etrierilor în beton, pentru a garanta transferul eficient al eforturilor. O ancorare insuficientă poate conduce la dezlipirea etrierilor și la reducerea rezistenței la forfecare.
Un exemplu practic: pentru o fundație continuă supusă unei forțe tăietoare de 15 kN, utilizând un beton cu rezistența la compresiune de 30 MPa, distanța dintre etrieri de diametru 8 mm poate fi de aproximativ 200 mm. Costul etrierilor pentru o fundație continuă de 10 metri lungime se situează, în general, între 300 și 600 lei, în funcție de diametrul și cantitatea de armătură utilizată. Utilizarea etrierilor prefabricati poate reduce timpul de executie si costurile cu manopera.
Armătura pentru Fundații Izolate și Considerente Speciale
Dimensionarea armăturii pentru fundatiile izolate este mai complexă decât pentru fundatiile continue, datorită concentrației eforturilor în jurul stâlpului. Armătura longitudinală trebuie să fie dimensionată pentru a prelua atât eforturile de compresiune, cât și cele de întindere generate de încărcările verticale și orizontale. Se recomandă utilizarea unei grinză de echilibru, care distribuie uniform sarcina pe suprafața fundației și reduce concentrațiile de eforturi.
Armătura transversală (etrieri) are rolul de a preveni fisurarea în diagonală a betonului și de a asigura o bună aderență între oțel și beton. Distanța dintre etrieri se determină pe baza forței tăietoare și a rezistenței betonului. În plus, este necesară o armătură suplimentară, sub formă de stiruri, pentru a preveni flambajul barelor longitudinale. SR EN 1992-1-1 impune verificarea stabilității barelor longitudinale și dimensionarea armăturii suplimentare în funcție de lungimea liberă a barelor și de diametrul lor.
Un exemplu practic: pentru o fundație izolată de 60 cm x 60 cm x 40 cm, supusă unei încărcări verticale de 200 kN, se pot utiliza 4 bare de diametru 16 mm la armătura longitudinală și etrieri de diametru 8 mm, dispuși la intervale de 150 mm. Costul armaturii pentru o fundație izolată se situează, în general, între 200 și 400 lei, în funcție de dimensiunile fundației și de cantitatea de armătură utilizată. În cazul fundațiilor izolate amplasate în zone seismice, este necesară o armătură suplimentară pentru a asigura o rezistență sporită la cutremure.
Aspecte de Execuție și Întreținere a Armăturii Fundației
Execuția corectă a armăturii fundației este la fel de importantă ca și proiectarea. Este esențială respectarea planurilor de armare, utilizarea materialelor de calitate și asigurarea unei betonări corecte. Verificarea poziției și a distanței barelor de armătură înainte de betonare este obligatorie. De asemenea, este importantă asigurarea unui strat de acoperire adecvat, pentru a proteja armătura de coroziune. Grosimea minimă a stratului de acoperire este de 30 mm pentru fundațiile îngropate în sol.
În timpul betonării, este importantă vibrarea betonului pentru a elimina golurile de aer și pentru a asigura o compactare uniformă. O betonare necorespunzătoare poate conduce la o aderență slabă între oțel și beton și la reducerea rezistenței fundației. După întărirea betonului, este recomandată o inspecție vizuală pentru a identifica eventualele fisuri sau defecte. Fisurile minore pot fi reparate cu mortar special, dar fisurile majore necesită o investigație suplimentară și o intervenție mai complexă.
Întreținerea fundației este relativ simplă, dar este importantă monitorizarea periodică a stării structurii și repararea promptă a eventualelor defecte. În cazul terenurilor argiloase, este recomandată menținerea unui nivel constant de umiditate în jurul fundației, pentru a preveni umflarea și contracția solului. Investițiile in intretinerea preventiva pot evita costuri semnificativ mai mari pe termen lung.
În concluzie, dimensionarea corectă a armăturii fundației este un proces complex, care necesită o cunoaștere profundă a principiilor de rezistență a materialelor, a normativelor în vigoare și a condițiilor specifice ale terenului și ale construcției. Respectarea standardelor românești (SR EN 1992-1-1, NP 074-02) și o execuție corectă sunt esențiale pentru a asigura o fundație robustă și durabilă, care să suporte greutatea structurii și solicitările externe pe termen lung. O fundație bine proiectată și executată reprezintă garanția unei construcții sigure și durabile.
Întrebări Frecvente
1. De ce este importantă dimensionarea corectă a armăturii fundației?
Dimensionarea corectă previne fisuri, deformări și chiar colapsul structurii, deoarece armătura preia eforturile de întindere generate de greutatea construcției și solicitările externe. O fundație robustă asigură longevitatea întregii construcții.
2. Ce tipuri de sarcini trebuie luate în considerare la dimensionarea armăturii?
Trebuie luate în considerare atât sarcinile verticale (greutatea structurii, încărcări utilitare, zăpadă, vânt), cât și cele orizontale (seismice, presiunea pământului, frecare). De asemenea, caracteristicile terenului de fundare sunt cruciale.
3. Care sunt principalele tipuri de fundații menționate în articol?
Articolul se concentrează pe fundațiile continue (benzi continue, sub pereți portanți) și pe fundațiile izolate (sub stâlpi). Fiecare tip necesită o abordare specifică în ceea ce privește armătura.
4. Ce normative românești sunt relevante pentru dimensionarea armăturii fundației?
Dimensionarea armăturii trebuie să respecte standardele românești în vigoare, în special SR EN 1992-1-1 (Eurocod 2) și NP 074-02 (Normativ pentru proiectarea fundațiilor).
5. Cum influențează tipul solului dimensionarea armăturii?
Caracteristicile geotehnice ale terenului, precum tipul solului, rezistența la portanță și gradul de umflare, joacă un rol crucial în determinarea cantității și dispunerii armăturii. Un sol mai slab necesită o armătură mai robustă.
