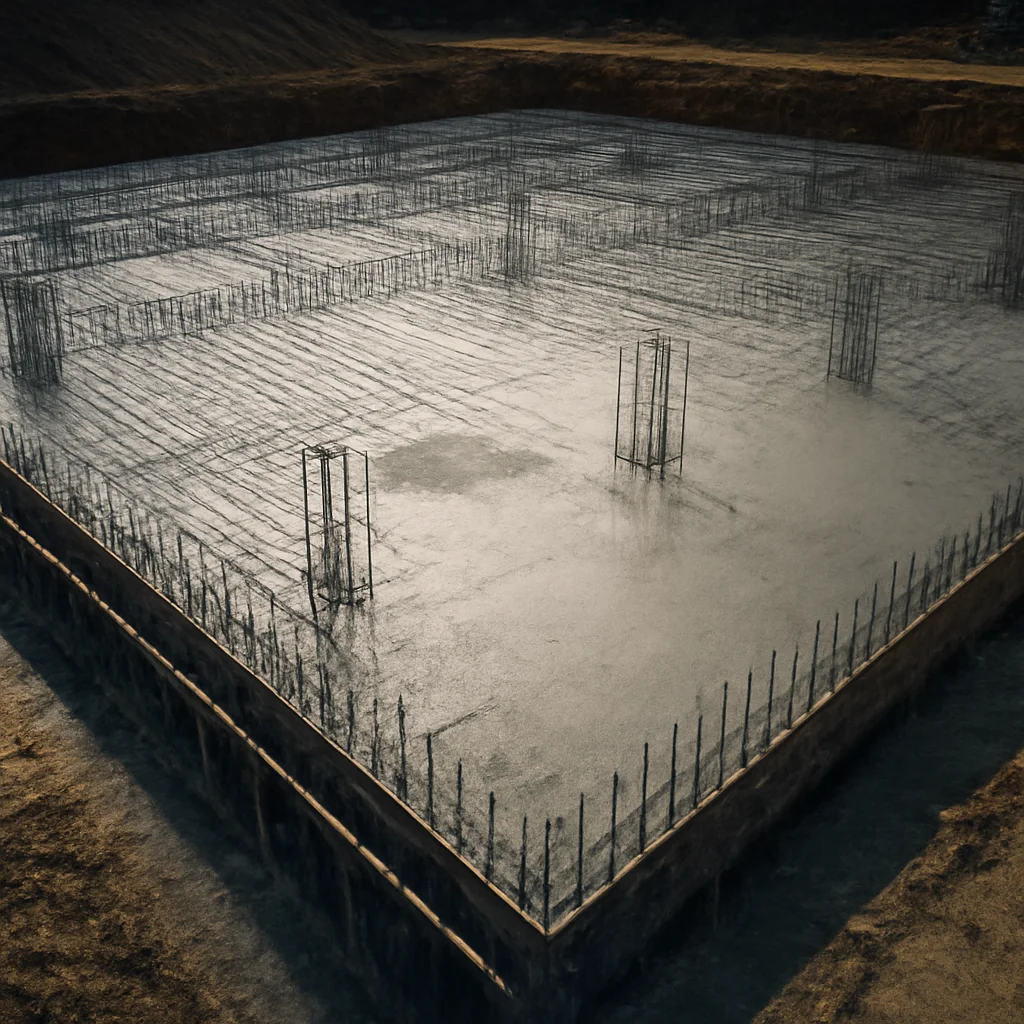

Radierul general este o fundație continuă din beton armat care distribuie greutatea întregii structuri pe o suprafață mare de teren. Acesta funcționează ca o placă rigidă, preluând sarcinile de la pereți și stâlpi pentru a preveni tasările inegale. Este soluția ideală pentru terenurile cu capacitate portantă redusă sau pentru clădiri cu sarcini mari și distribuite uniform, asigurând stabilitatea pe termen lung.
În esență, radierul general funcționează ca o placă rigidă, preluând sarcinile de la pereți, stâlpi și alte elemente structurale și distribuindu-le uniform pe sol. Alegerea radierului general ca soluție de fundație implică o analiză amănunțită a caracteristicilor geotehnice ale terenului, a tipului de construcție și a cerințelor de rezistență și durabilitate. Proiectarea radierului necesită calculul precis al grosimii plăcii, a armăturii necesare și a dimensiunilor corespunzătoare, luând în considerare factori precum greutatea construcției, încărcările climatice și seismice, precum și nivelul apei subterane. O proiectare neglijentă poate duce la fisuri, tasări sau chiar la prăbușirea construcției.
1. Proiectarea Radierului General: Considerente Geotehnice și Structurale
Proiectarea unui radier general începe cu o investigație geotehnică amănunțită a terenului, care include sondaje, încercări de laborator și analize de stabilitate. Determinarea tipului de sol (argilos, nisipos, pietros), a capacității portante, a nivelului apei subterane și a gradului de compresibilitate sunt esențiale pentru a stabili dimensiunile și caracteristicile radierului. În România, normele de proiectare sunt definite în standardul SR EN 1997-1 (Eurocod 7) - Proiectarea Geotehnică - Partea 1: Reguli Generale, care stabilește cerințele minime pentru investigațiile geotehnice și pentru calculul capacității portante a terenului. Un coeficient de siguranță adecvat trebuie aplicat pentru a lua în considerare incertitudinile legate de proprietățile terenului.
Grosimea radierului general variază în funcție de sarcina transmisă de structură și de capacitatea portantă a terenului, dar, în general, se situează între 20 cm și 60 cm. Armătura radierului este alcătuită din bare de oțel beton dispuse în două direcții ortogonale, formând o plasă care asigură rezistența la tracțiune și la momentul încovoiere. Calculul armăturii se face conform SR EN 1992-1-1 (Eurocod 2) - Proiectarea Structurilor de Beton - Partea 1-1: Reguli Generale și Reguli pentru Clădiri, luând în considerare tipul de oțel beton utilizat, diametrul barelor și distanța dintre ele. Un exemplu practic ar fi un radier pentru o casă parteră cu o suprafață de 100 mp, cu o sarcină utilă de 150 kg/mp, care ar putea necesita un radier de 25 cm grosime, armat cu o plasă de oțel beton de 10 mm diametru la 20 cm distanță în ambele direcții.
Execuția radierului implică realizarea unui cofrag, așezarea armăturii și turnarea betonului. Calitatea betonului utilizat trebuie să fie conformă cu standardul SR EN 206-1 - Beton - Specificație, performanță, producție și conformitate, cu o rezistență caracteristică de minim C25/30. Este crucială vibrarea adecvată a betonului pentru a elimina golurile de aer și a asigura o compactare uniformă. Costurile pentru proiectarea și execuția radierului general pot varia între 50 și 150 euro/mp, în funcție de complexitatea proiectului, de tipul de sol și de prețurile materialelor și a manoperei.
2. Tipuri de Radier General și Aplicații Specifice
Există mai multe tipuri de radier general, fiecare cu avantaje și dezavantaje specifice. Radierul clasic, descris anterior, este cel mai comun și este utilizat pentru o gamă largă de construcții, de la case individuale la clădiri comerciale. Radierul prefabricat este compus din elemente prefabricate din beton armat, care sunt asamblate pe șantier. Această soluție reduce timpul de execuție și costurile de manoperă, dar necesită o planificare atentă și o logistică eficientă. Radierul consolidat este utilizat pentru consolidarea fundațiilor existente, prin adăugarea unei plăci de beton armat peste fundația existentă.
Un alt tip este radierul perimetral, utilizat în special pentru construcții cu subsol. Acesta are forma unei benzi continue din beton armat, care se află la baza pereților subsolului și distribuie greutatea structurii pe teren. Alegerea tipului de radier depinde de caracteristicile terenului, de tipul de construcție și de cerințele specifice ale proiectului. De exemplu, pentru un teren argilos cu un nivel ridicat al apei subterane, un radier prefabricat cu o membrană impermeabilă integrată poate fi o soluție ideală. În schimb, pentru o construcție cu o sarcină foarte mare, un radier clasic cu o grosime considerabilă și o armătură densă poate fi mai potrivit.
Un proiect real ar putea fi consolidarea fundațiilor unei clădiri vechi, construite pe un teren nisipos instabil. În acest caz, un radier consolidat, cu o grosime de 30-40 cm și o armătură densă, ar putea fi utilizat pentru a distribui greutatea clădirii pe o suprafață mai mare și a reduce riscul de tasări. Costurile pentru acest tip de intervenție pot varia între 80 și 200 euro/mp, în funcție de complexitatea proiectului și de starea fundației existente.
3. Considerente de Execuție și Controlul Calității
Execuția radierului general necesită o atenție deosebită la detalii și un control strict al calității. Realizarea cofragului trebuie să fie precisă, pentru a asigura dimensiunile și forma corectă a radierului. Cofragul poate fi realizat din lemn, metal sau plastic, în funcție de dimensiunile și forma radierului, precum și de bugetul disponibil. Așezarea armăturii trebuie să fie conformă cu planurile de proiectare, cu respectarea distanțelor și a diametrelor barelor. Este importantă verificarea calității armăturii, pentru a se asigura că nu prezintă defecte sau rugină.
Turnarea betonului trebuie să se facă în straturi uniforme, cu vibrare adecvată pentru a elimina golurile de aer. Este importantă protejarea betonului proaspăt de razele solare directe și de îngheț, pentru a preveni fisurarea. Întărirea betonului trebuie să se facă lent și uniform, prin udarea periodică cu apă, pentru a preveni apariția tensiunilor interne. Controlul calității betonului se face prin prelevarea de probe și efectuarea de încercări de laborator, pentru a verifica rezistența la compresiune și alte proprietăți.
Conform normelor NP 012/2003 – Normativ pentru controlul calității lucrărilor de construcții și instalații, este obligatorie realizarea unui plan de control al calității, care să cuprindă toate etapele de execuție a radierului general. Acest plan trebuie să includă verificări vizuale, măsurători, încercări de laborator și documentarea rezultatelor. Costurile pentru controlul calității reprezintă aproximativ 5-10% din costul total al execuției radierului.
4. Avantaje și Dezavantaje ale Radierului General
Radierul general prezintă numeroase avantaje, printre care o rezistență sporită la tasări inegale, o distribuție uniformă a sarcinilor, o capacitate portantă ridicată și o adaptabilitate la terenuri dificile. Este o soluție ideală pentru construcțiile cu sarcini mari și distribuite uniform, cum ar fi clădirile industriale, depozitele și blocurile de locuințe. De asemenea, radierul general poate fi utilizat pentru construcții pe terenuri cu capacitate portantă redusă, cum ar fi terenurile argiloase sau nisipoase.
Cu toate acestea, radierul general prezintă și unele dezavantaje, printre care un cost mai ridicat decât alte tipuri de fundații, o necesitate de manoperă calificată și o sensibilitate la infiltrațiile de apă. Costurile mai ridicate sunt determinate de cantitatea mare de beton și armătură necesare, precum și de complexitatea execuției. Sensibilitatea la infiltrațiile de apă poate fi redusă prin utilizarea unei membrane impermeabile, dar aceasta adaugă costuri suplimentare.
Comparativ cu fundațiile discrete, radierul general oferă o stabilitate mai mare și o rezistență sporită la seism. Cu toate acestea, fundațiile discrete pot fi mai economice pentru construcțiile cu sarcini mici și distribuite pe puncte. Comparativ cu radierul prefabricat, radierul clasic oferă o flexibilitate mai mare în ceea ce privește forma și dimensiunile, dar necesită un timp de execuție mai lung.
5. Întreținere și Monitorizare pe Termen Lung
Întreținerea radierului general este relativ simplă, dar este importantă monitorizarea periodică pentru a detecta eventualele fisuri sau deformări. Fisurile superficiale pot fi reparate cu mortar epoxidic, dar fisurile profunde pot indica probleme structurale care necesită o investigație amănunțită. Monitorizarea se poate face prin inspecții vizuale periodice, prin măsurarea deplasărilor cu ajutorul unor repere fixe sau prin utilizarea unor senzori de monitorizare a tensiunilor și a deplasărilor.
În cazul infiltrațiilor de apă, este importantă identificarea sursei și remedierea acesteia. Utilizarea unei membrane impermeabile la nivelul radierului poate preveni infiltrațiile, dar este importantă verificarea integrității acesteia în timp. În România, normele de întreținere a construcțiilor sunt definite în HG 163/2006 – Regulamentul privind gestionarea situatiilor de urgenta, care stabilește obligațiile proprietarilor de a efectua verificări periodice și lucrări de întreținere.
Costurile pentru întreținerea și monitorizarea radierului general pot varia între 100 și 500 euro pe an, în funcție de dimensiunile construcției și de frecvența inspecțiilor. O întreținere preventivă adecvată poate prelungi durata de viață a radierului și poate preveni apariția unor probleme structurale costisitoare. O investiție în monitorizarea pe termen lung a radierului general este esențială pentru a asigura stabilitatea și durabilitatea construcției.
Recomandarea arhitectului
Alegerea unui radier general nu trebuie făcută arbitrar, ci pe baza unei investigații geotehnice riguroase. Recomandăm acest tip de fundație atunci când analiza solului indică o compresibilitate ridicată sau când proiectul implică sarcini structurale semnificative care ar putea compromite fundațiile punctuale. Pentru a evita fisurarea sau tasările, asigurați-vă că proiectarea respectă standardele Eurocod 7 și Eurocod 2, acordând o atenție specială grosimii plăcii și densității armăturii în funcție de nivelul apei subterane.
Întrebări Frecvente
1. Ce este un radier general și care este rolul său principal?
Radierul general este o fundație continuă din beton armat care distribuie greutatea construcției pe o suprafață mare a terenului. Rolul său principal este de a oferi rezistență sporită la tasări inegale și de a suporta construcții cu sarcini mari.
2. În ce situații este recomandată utilizarea unui radier general?
Radierul general este recomandat pentru terenurile cu capacitate portantă redusă sau pentru construcțiile cu sarcini mari, distribuite uniform. Este o soluție ideală atunci când se dorește o fundație mai sigură și mai durabilă.
3. Ce factori trebuie luați în considerare la proiectarea unui radier general?
Proiectarea necesită analizarea caracteristicilor geotehnice ale terenului, tipul construcției, greutatea acesteia, încărcările climatice și seismice, precum și nivelul apei subterane. Un calcul precis al grosimii plăcii și al armăturii este esențial.
4. Care sunt standardele de proiectare utilizate în România pentru radierul general?
Proiectarea radierului general în România se face conform standardului SR EN 1997-1 (Eurocod 7) pentru aspectele geotehnice și SR EN 1992-1-1 (Eurocod 2) pentru proiectarea structurii de beton. Aceste standarde stabilesc cerințele minime pentru siguranță și durabilitate.
5. Ce se poate întâmpla dacă proiectarea radierului general este neglijentă?
O proiectare neglijentă poate duce la apariția fisurilor, a tasărilor sau chiar la prăbușirea construcției. Este crucială o analiză amănunțită și un calcul precis pentru a asigura stabilitatea și durabilitatea fundației.
