Cum se calculează panta acoperișului?

Panta acoperișului, un element fundamental în arhitectura și construcțiile civile, influențează nu doar aspectul estetic al unei clădiri, ci și performanțele sale funcționale, inclusiv eficiența energetică, durabilitatea și capacitatea de a face față condițiilor meteorologice extreme. Calcularea corectă a pantei este esențială pentru asigurarea integrității structurale a acoperișului, prevenirea infiltrațiilor de apă și optimizarea sistemului de drenaj. Acest ghid detaliat, destinat arhitecților, inginerilor și constructorilor, explorează în profunzime metodele de calcul, standardele relevante, considerentele practice și aspectele economice legate de panta acoperișului. Înțelegerea nuanțelor acestui aspect crucial al construcției este vitală pentru a livra proiecte de calitate superioară, conforme cu reglementările în vigoare și adaptate nevoilor specifice ale fiecărui client.

Importanța pantei acoperișului depășește simpla estetică, fiind strâns legată de funcționalitatea clădirii. O pantă incorectă poate duce la acumularea apei pe acoperiș, provocând deteriorarea materialelor, infiltrații și, în cazuri extreme, chiar prăbușirea structurii. În plus, panta influențează modul în care acoperișul reacționează la vânt, zăpadă și alte forțe externe, afectând stabilitatea generală a clădirii. Alegerea corectă a pantei trebuie să țină cont de condițiile climatice locale, tipul materialelor de acoperire utilizate și destinația clădirii, precum și de cerințele estetice ale proiectului.

Metode de calcul al pantei acoperișului

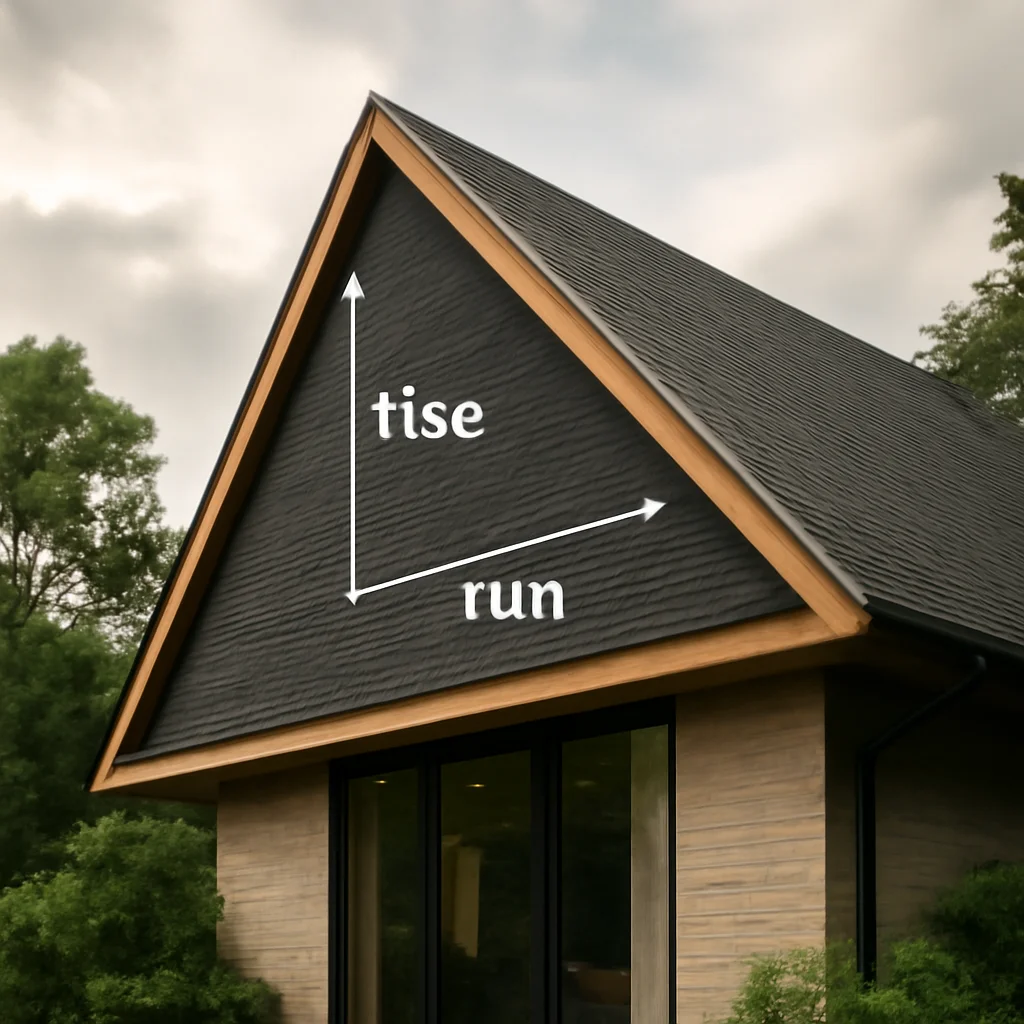

Există mai multe metode de exprimare a pantei acoperișului, fiecare cu avantajele și dezavantajele sale. Cea mai comună metodă este exprimarea pantei ca raport între înălțimea (rise) și lungimea orizontală (run), de exemplu, 1/3 sau 1/5. Această metodă este ușor de înțeles și de utilizat în calcule simple. O altă metodă este exprimarea pantei în grade, care oferă o reprezentare mai precisă a unghiului de înclinare. Calculul se realizează utilizând funcția trigonometrică tangentă: tangenta unghiului = înălțimea / lungimea orizontală. În final, panta poate fi exprimată și procentual, reprezentând raportul înălțimii la lungimea orizontală înmulțit cu 100. Această metodă este mai puțin precisă, dar poate fi utilă pentru o estimare rapidă.

Pentru calcularea precisă a pantei, este esențial să se utilizeze instrumente de măsurare precise, cum ar fi niveluri laser, teodolite sau clinometre. Măsurătorile trebuie efectuate cu atenție, ținând cont de eventualele denivelări ale suprafeței de bază. În proiectele complexe, este recomandabil să se utilizeze software specializat de proiectare asistată de calculator (CAD), care permite simularea și analiza diferitelor opțiuni de pantă. Conform normelor SR EN 1991-1-4 (Eurocod 1: Acțiuni asupra structurilor - Partea 1-4: Acțiuni generale – Acțiuni climatice), se impun calcule specifice pentru acțiunile vântului și zăpezii, care influențează direct panta optimă. De exemplu, în zonele cu zăpadă abundentă, se recomandă pante mai abrupte pentru a facilita alunecarea zăpezii și a preveni acumularea excesivă.

Un exemplu practic: pentru o clădire situată într-o zonă cu precipitații moderate și vânturi slabe, se poate opta pentru o pantă de 1/3 (aproximativ 18.4 grade). Aceasta ar asigura un drenaj eficient al apei, fără a crea probleme legate de acțiunea vântului. Costurile de execuție pentru această pantă ar fi moderate, iar materialele de acoperire pot fi alese dintr-o gamă largă. În schimb, o pantă de 1/1 (45 grade) ar fi potrivită pentru o zonă montană cu zăpadă abundentă, dar ar implica costuri mai mari de execuție și ar necesita utilizarea unor materiale de acoperire mai rezistente.

Tipuri de acoperișuri și pante recomandate

Există o varietate de tipuri de acoperișuri, fiecare cu cerințe specifice în ceea ce privește panta. Acoperișurile plate, cu o pantă minimă de 2%, sunt utilizate frecvent în clădirile comerciale și industriale, datorită costurilor reduse de execuție și a posibilității de a utiliza spațiul acoperișului pentru alte funcțiuni, cum ar fi terase sau panouri solare. Totuși, acoperișurile plate sunt mai susceptibile la infiltrații și necesită un sistem de drenaj eficient. Acoperișurile în pantă, cu o pantă cuprinsă între 1/5 și 1/2, sunt utilizate în clădirile rezidențiale și comerciale, oferind un aspect estetic plăcut și o bună protecție împotriva intemperiilor. Panta optimă depinde de tipul materialului de acoperire utilizat: țiglele ceramice necesită o pantă mai mare decât șindrila bituminoasă, de exemplu.

Acoperișurile cu șarpantă, caracterizate de o pantă mai abruptă (peste 1/2), sunt utilizate în zonele cu zăpadă abundentă și oferă un spațiu generos în pod. Aceste acoperișuri necesită o structură de rezistență solidă și o izolație termică eficientă. Standardul NP 082-2017 (Normativ privind proiectarea, execuția și exploatarea acoperișurilor) specifică cerințele minime de pantă pentru diferite tipuri de acoperișuri și materiale de acoperire. De exemplu, pentru țiglele ceramice, panta minimă recomandată este de 25%, în timp ce pentru șindrila bituminoasă, panta minimă poate fi de 15%. Încălcarea acestor cerințe poate duce la probleme legate de infiltrații și durabilitatea acoperișului.

Un proiect recent de renovare a unei case vechi a implicat înlocuirea unui acoperiș plat cu unul în pantă, cu o pantă de 1/4. Această modificare a îmbunătățit semnificativ drenajul apei și a prevenit infiltrațiile, eliminând problemele existente. Costul total al renovării a fost de aproximativ 15.000 euro, incluzând materialele, manopera și proiectarea. O altă opțiune ar fi fost utilizarea unui acoperiș plat cu un sistem de drenaj îmbunătățit, dar costurile ar fi fost similare, iar riscul de infiltrații ar fi rămas mai mare.

Materiale de acoperire și impactul asupra pantei

Alegerea materialului de acoperire are un impact semnificativ asupra pantei optime a acoperișului. Țiglele ceramice, datorită dimensiunilor și formei lor, necesită o pantă mai mare pentru a asigura o suprapunere eficientă și a preveni infiltrațiile. Șindrila bituminoasă, pe de altă parte, poate fi utilizată pe pante mai mici, datorită flexibilității și impermeabilității sale. Tablele metalice, cu profiluri speciale, pot fi utilizate pe pante foarte mici, chiar și pe acoperișuri plate. În cazul acoperișurilor ventilate, panta trebuie să asigure o circulație adecvată a aerului sub acoperire, prevenind condensul și deteriorarea structurii.

Costurile materialelor de acoperire variază considerabil, de la aproximativ 30 euro/mp pentru șindrilă bituminoasă până la peste 100 euro/mp pentru țigle ceramice de calitate superioară. Costurile de instalare pot varia, de asemenea, în funcție de complexitatea acoperișului și de tipul materialului utilizat. În general, cu cât panta este mai abruptă, cu atât costurile de instalare sunt mai mari, deoarece necesită mai mult material și mai multă muncă. De asemenea, este important să se țină cont de costurile de întreținere pe termen lung, deoarece unele materiale de acoperire necesită o întreținere mai frecventă decât altele.

Un proiect de construcție a unei case pasive a utilizat panouri fotovoltaice integrate în acoperiș, cu o pantă de 15%. Această soluție a permis generarea de energie electrică direct pe acoperiș, reducând costurile cu energia și diminuând impactul asupra mediului. Costul suplimentar pentru panourile fotovoltaice a fost de aproximativ 20.000 euro, dar investiția a fost amortizată în câțiva ani prin economiile realizate.

Aspecte de execuție și întreținere

Execuția corectă a acoperișului este esențială pentru asigurarea durabilității și funcționalității sale. Montajul materialelor de acoperire trebuie efectuat conform specificațiilor producătorului, acordând atenție detaliilor, cum ar fi suprapunerile, fixările și etanșările. Structura de rezistență a acoperișului trebuie să fie proiectată și executată conform normelor în vigoare, asigurând o capacitate portantă suficientă pentru a face față încărcărilor statice și dinamice. Sistemul de drenaj al apei trebuie să fie dimensionat corect și să funcționeze eficient, prevenind acumularea apei pe acoperiș.

Întreținerea regulată a acoperișului este necesară pentru a preveni deteriorarea și a prelungi durata de viață a acestuia. Curățarea periodică a jgheaburilor și burlanelor, verificarea stării materialelor de acoperire și repararea eventualelor fisuri sau deteriorări sunt măsuri preventive importante. În zonele cu zăpadă abundentă, este recomandabil să se îndepărteze zăpada de pe acoperiș pentru a preveni acumularea excesivă și a evita deteriorarea structurii. Conform standardului SR EN 13505-2 (Clasificarea reacției la foc a produselor de construcție), materialele de acoperire trebuie să fie clasificate în funcție de gradul lor de inflamabilitate, asigurând siguranța clădirii în caz de incendiu.

Un exemplu concret: o inspecție anuală a acoperișului unei clădiri de birouri a identificat o serie de țigle ceramice crăpate și o infiltrație minoră. Reparațiile necesare au costat aproximativ 1.000 euro, dar au prevenit deteriorarea suplimentară a structurii și au evitat costuri mai mari în viitor. Neglijarea acestei probleme ar fi putut duce la infiltrații majore și la necesitatea unei reparații complete a acoperișului, cu costuri de peste 10.000 euro.

Concluzie

Calcularea pantei acoperișului este un proces complex care necesită cunoștințe tehnice solide și o înțelegere aprofundată a standardelor și normelor în vigoare. Alegerea corectă a pantei depinde de o serie de factori, inclusiv condițiile climatice locale, tipul materialelor de acoperire utilizate, destinația clădirii și cerințele estetice ale proiectului. O pantă incorectă poate duce la probleme legate de infiltrații, durabilitate și siguranță, afectând performanțele generale ale clădirii.

În concluzie, este esențial ca arhitecții, inginerii și constructorii să acorde o atenție deosebită calculului și execuției pantei acoperișului, asigurând conformitatea cu reglementările în vigoare și livrarea unor proiecte de calitate superioară. Investiția într-o proiectare și execuție corectă a acoperișului se va reflecta în durabilitatea clădirii, reducerea costurilor de întreținere și asigurarea confortului și siguranței utilizatorilor. Prin aplicarea principiilor prezentate în acest ghid, profesioniștii pot optimiza performanțele acoperișurilor și pot contribui la crearea unor clădiri eficiente energetic, rezistente la intemperii și estetice plăcute.

Întrebări Frecvente

1. Ce este panta acoperișului și de ce este importantă?

Panta acoperișului reprezintă unghiul de înclinare al acestuia și este importantă pentru asigurarea integrității structurale, prevenirea infiltrațiilor și optimizarea drenajului apei. O pantă incorectă poate duce la deteriorarea acoperișului și chiar la prăbușirea structurii.

2. Cum se exprimă panta acoperișului?

Panta acoperișului se poate exprima ca raport între înălțime și lungime orizontală (ex: 1/3), în grade (folosind funcția tangentă) sau procentual. Cea mai comună metodă este raportul înălțime/lungime, fiind ușor de înțeles și utilizat.

3. Ce instrumente pot folosi pentru a calcula panta acoperișului?

Pentru măsurători precise, se pot folosi niveluri laser, teodolite sau clinometre. În proiectele complexe, este recomandat software CAD pentru simularea și analiza diferitelor opțiuni de pantă.

4. De ce factori trebuie să țin cont când aleg panta acoperișului?

Trebuie luate în considerare condițiile climatice locale, tipul materialelor de acoperire, destinația clădirii și cerințele estetice. Alegerea corectă asigură durabilitatea și funcționalitatea acoperișului.

5. Există standarde sau norme de urmat în calculul pantei acoperișului?

Conform normelor SR EN 1991-1-4 (Eurocod 1), se impun calcule specifice pentru acțiunile vântului și ale altor elemente climatice, asigurând conformitatea cu reglementările în vigoare.
