Introducerea unei plăci de beton peste un subsol reprezintă o etapă crucială în construcția unei clădiri, având un impact semnificativ asupra stabilității, izolării și funcționalității acesteia. Această placă nu este doar un element structural de susținere, ci și o barieră importantă împotriva umidității, a zgomotului și a pierderilor de căldură. Alegerea corectă a grosimii și a schemei de armare este esențială pentru a asigura durabilitatea și siguranța construcției pe termen lung. Acest articol detaliază aspectele esențiale legate de proiectarea și execuția plăcilor de beton peste subsol, oferind o perspectivă practică bazată pe standardele și normele românești, precum și pe experiența din proiecte reale.
Rolul principal al plăcii de beton peste subsol este de a prelua și distribui încărcările provenite de la structura de deasupra, asigurând totodată o suprafață plană și stabilă pentru finisaje. O proiectare neglijentă poate duce la fisuri, deformări sau, în cazuri extreme, la cedarea structurii. În plus, o placă bine executată contribuie la eficiența energetică a clădirii, minimizând pierderile de căldură prin sol și reducând costurile de încălzire. Prin urmare, investiția într-o placă de beton de calitate este o decizie strategică pe termen lung.
1. Considerații Preliminare și Tipuri de Plăci
Înainte de a stabili grosimea și schema de armare, este crucială evaluarea detaliată a condițiilor de teren și a încărcărilor la care va fi supusă placa. Studiul geotehnic este obligatoriu, acesta determinând tipul de sol, nivelul apei subterane și capacitatea portantă a terenului. Aceste informații sunt esențiale pentru a alege tipul de placă cel mai potrivit. Există mai multe tipuri de plăci utilizate peste subsoluri: plăci continue, plăci radier, plăci cu grinzi și goluri, sau plăci prefabricate. Placa radier, o placă continuă de beton armat, este adesea preferată pentru subsoluri datorită distribuției uniforme a încărcărilor și a simplității execuției.
Placa continuă este o opțiune viabilă pentru încărcări moderate și terenuri stabile, fiind relativ economică. Totuși, necesită o analiză atentă a potențialelor fisuri cauzate de contracția betonului. Plăcile cu grinzi și goluri sunt utilizate pentru deschideri mari sau încărcări ridicate, dar sunt mai complexe de executat și pot fi mai costisitoare. Plăcile prefabricate oferă rapiditate în execuție, dar necesită o proiectare precisă a îmbinărilor și o manipulare atentă. În conformitate cu SR EN 1992-1-1 (Eurocod 2: Proiectarea structurilor de beton), alegerea tipului de placă trebuie să țină cont de cerințele de performanță, durabilitate și costuri.
Un exemplu practic din proiecte recente este utilizarea plăcilor radier pentru subsolurile blocurilor de locuințe din zonele urbane ale Bucureștiului. Aceste plăci, cu grosimea variind între 20 și 30 cm, au fost proiectate pentru a prelua încărcările de la pereții subsolului, de la utilități și de la traficul pietonal. Costurile pentru o placă radier de 25 cm grosime, cu armătură standard, pot varia între 80 și 120 lei/mp, incluzând materialele și manopera. Această opțiune s-a dovedit a fi eficientă din punct de vedere al costurilor și al durabilității.
2. Grosimea Plăcii – Factori Determinanti și Recomandări
Determinarea grosimii optime a plăcii de beton depinde de o serie de factori interconectați. În primul rând, încărcările care vor acționa asupra plăcii trebuie evaluate cu precizie. Acestea includ greutatea proprie a plăcii, greutatea elementelor structurale de deasupra, încărcările de utilizare (persoane, mobilier, echipamente) și eventualele încărcări dinamice (vibratii, impact). În al doilea rând, tipul de sol și capacitatea portantă a acestuia influențează modul în care încărcările sunt distribuite. Un sol slab necesită o placă mai groasă pentru a preveni cedarea.
Conform normelor NP 072-02 (Normativ pentru proiectarea, calculul și execuția fundațiilor directe), grosimea minimă a unei plăci de beton armat peste subsol este de 15 cm, dar în majoritatea cazurilor, o grosime de 20-30 cm este mai adecvată. Pentru încărcări mari sau deschideri mari, poate fi necesară o grosime mai mare, de până la 40 cm sau chiar mai mult. Calculul exact al grosimii trebuie realizat de un inginer structurist, utilizând un software specializat de calcul structural. Acest calcul trebuie să țină cont de toate forțele care acționează asupra plăcii și de cerințele de siguranță impuse de standardele în vigoare.
Un exemplu concret este un proiect de construcție a unui depozit industrial în Cluj-Napoca. Datorită încărcărilor ridicate provenite de la stocarea produselor și de la traficul vehiculelor, s-a optat pentru o placă radier cu grosimea de 35 cm și o armătură densă. Costul suplimentar pentru grosimea mai mare a plăcii a fost de aproximativ 15-20 lei/mp, dar a asigurat o siguranță sporită și o durabilitate pe termen lung. O alternativă ar fi fost utilizarea unei plăci cu grinzi și goluri, dar aceasta ar fi implicat costuri mai mari și o execuție mai complexă.
3. Armarea Plăcii – Tipuri de Armături și Dispunere
Armarea plăcii de beton este esențială pentru a prelua eforturile de întindere generate de încărcări și de contracția betonului. Tipul de armături utilizate poate varia în funcție de cerințele de proiectare și de bugetul disponibil. Armăturile din oțel beton (OB37) sunt cele mai comune, dar se pot utiliza și armături din fibră de sticlă sau din oțel inoxidabil pentru aplicații speciale. Diametrul armăturilor și distanța dintre ele sunt determinate de calculul structural.
În general, armarea plăcii de beton peste subsol include o plasă de armături orizontală (armătură dublă) și, eventual, armături suplimentare în zonele solicitate. Plasa de armături orizontală are rolul de a distribui uniform încărcările și de a preveni fisurarea betonului. Armăturile suplimentare pot fi necesare în jurul golurilor, în zonele de îmbinare sau în zonele expuse la solicitări concentrate. Conform SR EN 1992-1-1, acoperirea minimă a armăturilor cu beton trebuie să fie de cel puțin 3 cm pentru a asigura protecția împotriva coroziunii.
Un proiect de construcție a unei case individuale în Iași a utilizat o plasă de armături orizontală cu diametrul de 12 mm, la distanța de 15 cm, și armături suplimentare de 16 mm în jurul golurilor pentru instalații. Costul armăturii a reprezentat aproximativ 10-15% din costul total al plăcii de beton. O alternativă ar fi fost utilizarea unei plase sudate, dar aceasta ar fi oferit o rezistență mai mică și ar fi necesitat o distanță mai mică între armături.
4. Aspecte de Execuție și Controlul Calității

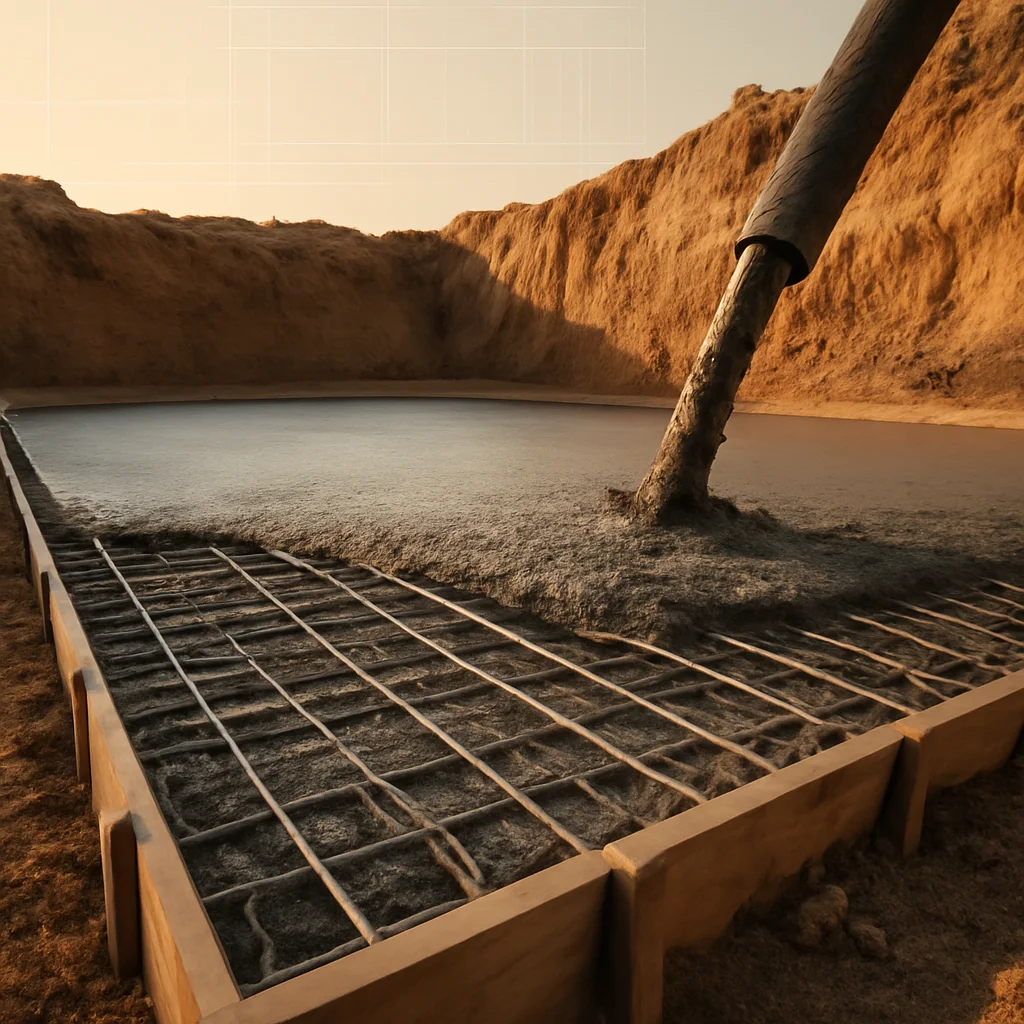

Execuția plăcii de beton peste subsol necesită o atenție deosebită la detalii și un control riguros al calității. În primul rând, cofrajul trebuie să fie solid și etanș pentru a preveni scurgerile de lapte de ciment. În al doilea rând, armăturile trebuie să fie poziționate corect și fixate ferm pentru a asigura o distribuție uniformă a eforturilor. În al treilea rând, betonul trebuie turnat în straturi uniforme și vibrat corespunzător pentru a elimina golurile de aer.
Controlul calității betonului este esențial pentru a asigura rezistența și durabilitatea plăcii. Se prelevează probe de beton pentru a verifica rezistența la compresiune și pentru a identifica eventualele defecte. De asemenea, se verifică acoperirea armăturilor cu beton și dimensiunile plăcii. Conform SR EN 206-1 (Beton – Specificații, performanță, producție și conformitate), betonul utilizat pentru plăcile de subsol trebuie să aibă o clasă de rezistență de cel puțin C25/30.
Un proiect de construcție a unui parcaj subteran în Timișoara a implementat un sistem riguros de control al calității, care a inclus verificări zilnice ale betonului, ale armăturilor și ale cofrajelor. Acest sistem a contribuit la reducerea riscului de defecte și la asigurarea unei plăci de beton de înaltă calitate. Costurile suplimentare pentru controlul calității au fost de aproximativ 5-10% din costul total al plăcii, dar au fost justificate de beneficiile obținute.
5. Întreținerea și Repararea Plăcii de Beton
Întreținerea plăcii de beton peste subsol este relativ simplă, dar necesită o atenție periodică la eventualele fisuri sau deteriorări. Fisurile superficiale pot fi reparate cu mortar de reparație, în timp ce fisurile mai profunde pot necesita o intervenție mai complexă, cum ar fi injectarea cu rășini epoxidice. Deteriorările cauzate de coroziunea armăturilor pot necesita înlocuirea armăturilor afectate și repararea betonului.
În plus, este important să se asigure o bună hidroizolație a plăcii pentru a preveni infiltrațiile de apă. Hidroizolația poate fi realizată cu membrane bituminoase, cu membrane PVC sau cu alte materiale impermeabile. Controlul periodic al hidroizolației este esențial pentru a identifica eventualele deteriorări și pentru a le remedia la timp. Costurile de întreținere și reparație a plăcii de beton pot varia în funcție de gradul de deteriorare și de tipul de reparații necesare. O întreținere regulată poate prelungi durata de viață a plăcii și poate reduce costurile pe termen lung.
Concluzie
Placa de beton peste subsol este un element vital al structurii unei clădiri, influențând direct stabilitatea, durabilitatea și confortul acesteia. Alegerea corectă a grosimii și a schemei de armare, precum și o execuție riguroasă și o întreținere adecvată, sunt esențiale pentru a asigura o performanță optimă pe termen lung. Înțelegerea factorilor care influențează proiectarea și execuția plăcii, precum și respectarea standardelor și normelor românești, sunt cruciale pentru a evita problemele și a asigura siguranța construcției.
Investiția într-o placă de beton de calitate este o decizie strategică, care poate aduce beneficii semnificative pe termen lung. Colaborarea cu un inginer structurist experimentat și utilizarea materialelor de construcție certificate sunt garanții ale unei plăci de beton durabile și fiabile. O abordare proactivă în ceea ce privește întreținerea și repararea plăcii poate prelungi durata de viață a acesteia și poate reduce costurile pe termen lung, asigurând o investiție rentabilă și sigură.
Întrebări Frecvente
1. Ce rol are placa de beton peste subsol?
Placa de beton preia și distribuie greutatea structurii de deasupra, asigurând o suprafață stabilă pentru finisaje. De asemenea, protejează împotriva umidității, zgomotului și pierderilor de căldură.
2. Ce este un studiu geotehnic și de ce este important?
Studiul geotehnic analizează tipul de sol, nivelul apei subterane și capacitatea portantă a terenului. Este esențial pentru a alege tipul de placă de beton potrivit și pentru a asigura stabilitatea construcției.
3. Care sunt principalele tipuri de plăci de beton utilizate peste subsoluri?
Există plăci continue, plăci radier, plăci cu grinzi și goluri, și plăci prefabricate. Placa radier este adesea preferată pentru subsoluri datorită distribuției uniforme a greutății și ușurinței în execuție.
4. Ce grosime ar trebui să aibă placa de beton peste subsol?
Grosimea plăcii variază în funcție de încărcări și condițiile terenului. Exemple practice arată plăci radier cu grosimi între 20 și 30 cm, dar este necesară o proiectare specifică.
5. Cum influențează placa de beton eficiența energetică a clădirii?
O placă bine executată minimizează pierderile de căldură prin sol, contribuind la reducerea costurilor de încălzire. Prin urmare, investiția într-o placă de calitate este o decizie strategică pe termen lung.
