Un nod structural este punctul de intersecție între elementele portante ale unei construcții, precum grinzile, stâlpii și diafragmele. Acesta are rolul critic de a transfera și redistribui eforturile, asigurând transmiterea corectă a sarcinilor verticale și orizontale. O proiectare precisă a nodului previne concentrarea tensiunilor, fisurarea și riscul de colaps, fiind esențială pentru stabilitatea și durabilitatea generală a întregii structuri.
Importanța nodurilor structurale depășește simpla conectare fizică a elementelor; ele sunt responsabile de transmiterea corectă a sarcinilor verticale și orizontale, asigurând o distribuție uniformă a eforturilor în întreaga structură. O proiectare deficitară a unui nod poate duce la concentrații de tensiuni, fisuri, deformări și, în cele din urmă, la colapsul parțial sau total al construcției. În consecință, dimensionarea și detalierea nodurilor trebuie realizate cu o atenție deosebită, respectând normele de proiectare și utilizând materiale adecvate. Proiectarea corectă a acestor elemente, luând în considerare tipul structurii, solicitările anticipate și condițiile de mediu, este fundamentul unei construcții rezistente și de durată.
Tipuri de Noduri Structurale și Aplicațiile Lor
Există o varietate largă de noduri structurale, clasificate în funcție de tipul elementelor conectate, modul de transmitere a eforturilor și materialele utilizate. Nodurile pot fi clasificate în noduri rigide, noduri articulare și noduri semi-rigide. Nodurile rigide, idealizate ca fiind complet indeformabile, asigură transferul integral al momentelor încovoietoare, fiind utilizate frecvent în structurile din beton armat și oțel. Nodurile articulare, dimpotrivă, permit rotirea liberă a elementelor conectate, fiind utilizate în structurile grinzi-stâlpi simplu articulate sau în structurile cu grinzi continue cu articulații interne. Nodurile semi-rigide reprezintă un compromis între cele două tipuri, oferind o anumită rezistență la rotire.
Un tip comun de nod structural este nodul grinzi-stâlp în beton armat, realizat prin ancorarea barelor de armătură din grinda și stâlp într-o zonă de îmbinare. Dimensionarea acestui nod implică verificarea rezistenței la forfecare, moment încovoietor și eforturi axiale, conform SR EN 1992-1-1 (Eurocodul 2 - Proiectarea structurilor din beton). Un alt tip este nodul îmbinare grinzi metalice, realizat prin sudură, șuruburi sau nituri. Standardul SR EN 1993-1-8 (Eurocodul 3 - Proiectarea structurilor din oțel) oferă specificații detaliate privind dimensionarea și detalierea acestor noduri, luând în considerare tipul de îmbinare și solicitările aplicate.

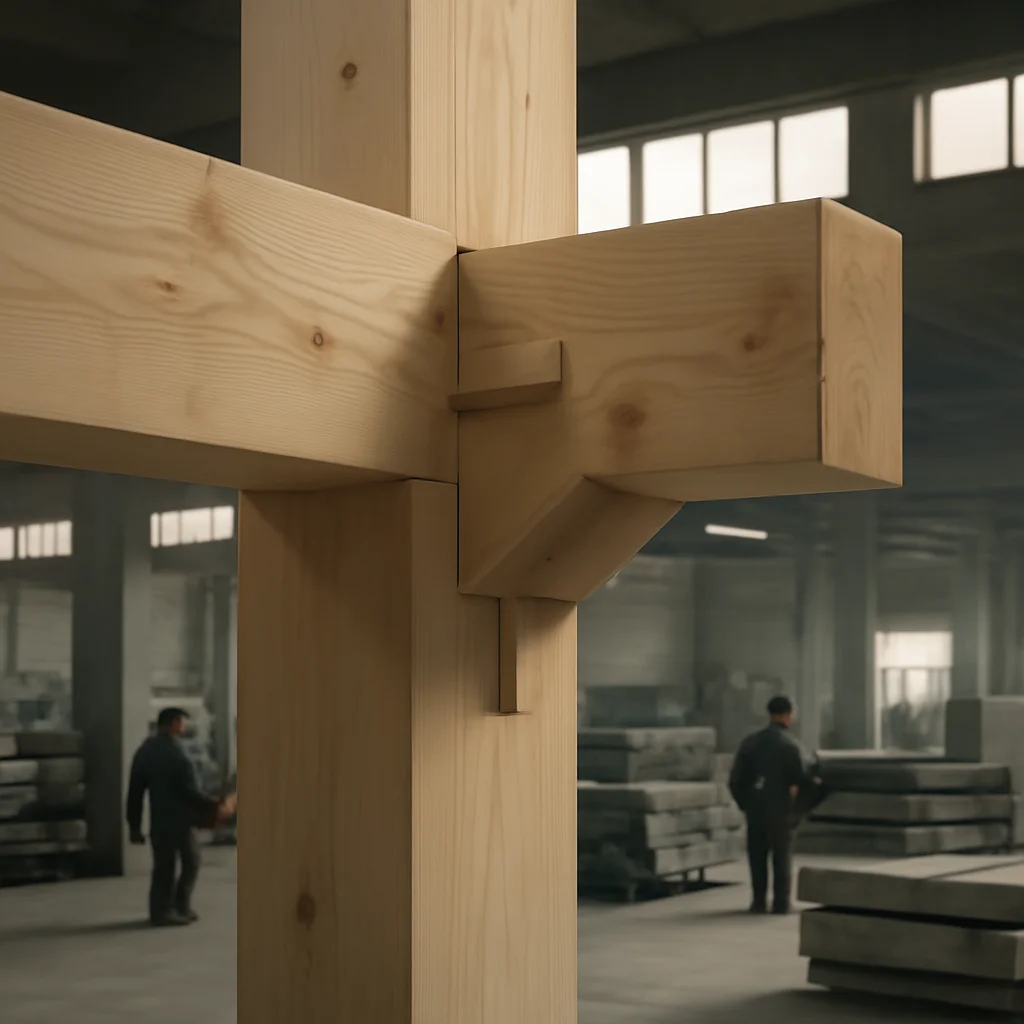

În proiectele de construcții civile, nodurile rigide din beton armat sunt preferate pentru asigurarea unei rigidități structurale ridicate, în timp ce nodurile articulare din oțel sunt utilizate în structurile industriale cu deschideri mari, unde flexibilitatea este esențială. În construcțiile cu lemn, nodurile sunt adesea realizate prin îmbinări speciale, precum îmbinările prin dinți, îmbinările cu cepuri și falci sau îmbinările cu plăci metalice. Aceste îmbinări trebuie proiectate cu atenție pentru a asigura o rezistență adecvată și o distribuție uniformă a eforturilor.
Noduri Structurale din Beton Armat: Detalii de Proiectare și Execuție
Nodurile structurale din beton armat sunt omniprezente în construcțiile moderne, datorită versatilității și costului relativ scăzut al materialului. Proiectarea acestor noduri necesită o înțelegere aprofundată a comportamentului betonului și al armăturii la diferite solicitări. Un aspect crucial este asigurarea unei aderențe suficiente între beton și armătură, prin utilizarea de bare cu nervuri și respectarea distanțelor minime de acoperire cu beton, conform SR EN 1992-1-1.
Un exemplu concret este nodul de colț al unei plăci de beton armat, unde se concentrează eforturi de tracțiune semnificative. Pentru a preveni fisurarea, este necesară o armare suplimentară în zona colțului, sub forma unor stirbiuri sau a unor armături suplimentare. Costul suplimentar al acestei armări este de obicei cuprins între 5% și 10% din costul total al armăturii plăcii. Un alt aspect important este asigurarea unei transferări eficiente a eforturilor între elementele conectate, prin utilizarea de ancore sau de dibluri speciale.
Execuția corectă a nodurilor din beton armat implică o atenție deosebită la poziționarea armăturii, asigurarea unei compactări adecvate a betonului și respectarea timpilor de întărire. Utilizarea de cofraje de calitate și o vibrare eficientă a betonului sunt esențiale pentru obținerea unei suprafețe netede și a unei densități optime. O execuție defectuoasă poate duce la apariția unor goluri sau a unor zone slabe în beton, compromițând rezistența nodului.
Noduri Structurale din Oțel: Îmbinări Sudate și Îmbinări cu Șuruburi
Nodurile structurale din oțel sunt caracterizate prin rezistență ridicată, ductilitate și rapiditate în execuție. Există două tipuri principale de îmbinări utilizate în structurile din oțel: îmbinările sudate și îmbinările cu șuruburi. Îmbinările sudate oferă o rezistență mai mare și o rigiditate superioară, dar necesită o calificare specială a sudorilor și o inspecție riguroasă a calității sudurii, conform SR EN ISO 3834.
Îmbinările cu șuruburi sunt mai ușor de executat și de inspectat, dar pot fi mai sensibile la vibrații și la coroziune. Standardul SR EN 1993-1-8 (Eurocodul 3) specifică tipurile de șuruburi utilizate, clasa de rezistență și modul de calcul al rezistenței îmbinării. Un exemplu practic este nodul de îmbinare a două grinzi metalice, realizat prin șuruburi de înaltă rezistență. Costul șuruburilor și al manoperei poate reprezenta între 15% și 25% din costul total al structurii din oțel.
O comparație între cele două tipuri de îmbinări arată că îmbinările sudate sunt preferate pentru structurile cu solicitări statice mari, în timp ce îmbinările cu șuruburi sunt mai potrivite pentru structurile cu solicitări dinamice sau pentru cele care necesită o demontare ușoară. Aspecte importante de luat în considerare la proiectarea și execuția nodurilor din oțel includ protecția împotriva coroziunii, asigurarea unei distribuții uniforme a eforturilor și respectarea toleranțelor dimensionale.
Considerente de Cost și Întreținere pentru Noduri Structurale
Costurile asociate cu nodurile structurale pot varia semnificativ în funcție de tipul nodului, materialele utilizate, complexitatea detaliilor de execuție și condițiile de piață. În general, nodurile din beton armat sunt mai ieftine decât cele din oțel, datorită costului mai scăzut al materialelor. Cu toate acestea, costurile de manoperă pot fi mai mari pentru nodurile din beton armat, datorită necesității de cofraje și de armare.
Pentru un nod tipic grinzi-stâlp în beton armat, costul materialelor (beton, armătură) poate reprezenta între 20% și 30% din costul total, în timp ce costul manoperei poate reprezenta între 70% și 80%. În cazul nodurilor din oțel, costul materialelor (oțel, șuruburi, sudură) poate reprezenta între 40% și 60% din costul total, iar costul manoperei poate reprezenta între 40% și 60%.
Întreținerea nodurilor structurale este esențială pentru asigurarea durabilității și a siguranței construcției. Nodurile din beton armat pot fi afectate de coroziunea armăturii, de fisurarea betonului și de degradarea materialelor de protecție. Nodurile din oțel pot fi afectate de coroziune, de slăbirea șuruburilor și de deteriorarea sudurilor. O inspecție periodică a nodurilor structurale, urmată de reparații și intervenții de consolidare, este crucială pentru prevenirea unor probleme majore. Costurile de întreținere pot varia de la reparații minore (umplerea fisurilor, vopsirea suprafețelor) la intervenții complexe (înlocuirea armăturii corodate, consolidarea îmbinărilor).
Recomandarea arhitectului
Pentru a asigura longevitatea unei construcții, recomandarea noastră este ca alegerea tipului de nod structural să fie dictată de analiza riguroasă a solicitărilor anticipate și a condițiilor de mediu. În cazul clădirilor civile, prioritizați nodurile rigide din beton armat pentru o stabilitate sporită. Pentru spații industriale cu deschideri mari, optați pentru noduri articulare din oțel. Este esențial ca detalierea să respecte strict normele SR EN 1992-1-1 pentru beton și SR EN 1993-1-8 pentru oțel, evitând orice improvizație în zona de îmbinare a elementelor portante.
Concluzie
Nodurile structurale reprezintă elemente vitale pentru stabilitatea și durabilitatea oricărei construcții. Proiectarea, execuția și întreținerea corectă a acestor noduri necesită o înțelegere aprofundată a principiilor de rezistență a materialelor, a cerințelor normative și a aspectelor practice. Alegerea tipului de nod structural trebuie făcută în funcție de tipul construcției, solicitările anticipate, condițiile de mediu și constrângerile economice.
Arhitecții și inginerii trebuie să colaboreze strâns pentru a asigura o proiectare optimă a nodurilor structurale, luând în considerare atât aspectele estetice, cât și cele funcționale și economice. Utilizarea de software-uri de modelare structurală și de simulare permite o analiză detaliată a comportamentului nodurilor la diferite solicitări, optimizând dimensionarea și detalierea. Prin respectarea normelor de proiectare, utilizarea de materiale de calitate și o execuție riguroasă, putem asigura construcții rezistente, durabile și sigure pentru generațiile viitoare.
Întrebări Frecvente
1. Ce sunt nodurile structurale și de ce sunt importante?
Nodurile structurale sunt punctele de intersecție ale elementelor portante ale unei construcții, unde se transferă și redistribuie eforturile. Importanța lor constă în asigurarea stabilității, durabilității și siguranței clădirii, prevenind concentrațiile de tensiuni și colapsul.
2. Care sunt principalele tipuri de noduri structurale?
Există trei tipuri principale: noduri rigide (transferă integral momentele încovoietoare), noduri articulare (permit rotirea liberă) și noduri semi-rigide (compromis între cele două). Tipul ales depinde de tipul structurii și de modul de solicitare.
3. Cum se realizează un nod grinzi-stâlp în beton armat?
Se realizează prin ancorarea barelor de armătură din grindă și stâlp într-o zonă de îmbinare. Dimensionarea acestui nod necesită verificarea rezistenței la forfecare, moment încovoietor și eforturi axiale, conform Eurocodului 2.
4. Care sunt consecințele unei proiectări defectuoase a unui nod structural?
O proiectare deficitară poate duce la concentrații de tensiuni, fisuri, deformări și, în cele din urmă, la colapsul parțial sau total al construcției. Atenția deosebită la dimensionare și detaliere este crucială.
5. Unde pot găsi informații suplimentare despre nodurile structurale?
Articolul menționează că este o resursă completă pentru proiectarea și implementarea eficientă a nodurilor structurale. De asemenea, se face referire la normele de proiectare, cum ar fi SR EN 1992-1-1 (Eurocodul 2).
