Pe scurt: impactul extinderii asupra structurii se decide după contextul proiectului, buget, execuție și întreținere. Verifică impactul asupra structurii, instalațiilor, finisajelor și modului real de folosire, apoi blochează soluția doar după ce riscurile de șantier și costurile de exploatare sunt clare.
Extinderea unei clădiri existente reprezintă o intervenție complexă în structura inițială, ce implică o analiză amănunțită a rezistenței, stabilității și durabilității acesteia. Departe de a fi o simplă adăugare de spațiu, extinderea poate induce solicitări suplimentare semnificative, necesitând o proiectare atentă și o execuție riguroasă pentru a evita compromiterea integrității clădirii. Această analiză trebuie să țină cont de tipul structurii existente (beton armat, lemn, metal, zidărie), de starea acesteia (eventuale degradări, fisuri, coroziuni) și de modul în care noua construcție se va integra cu cea existentă. Scopul principal este asigurarea unei continuități structurale eficiente și a unei distribuții adecvate a sarcinilor, evitând concentrațiile de tensiuni care ar putea duce la cedări.
Intervențiile de extindere necesită o abordare multidisciplinară, implicând arhitecți, ingineri structuriști, ingineri instalații și, în anumite cazuri, specialiști în conservarea patrimoniului. Planificarea trebuie să includă investigații geotehnice detaliate, evaluarea vulnerabilității seismice a clădirii existente și modelarea structurală a întregii construcții, inclusiv a extinderii. Respectarea normelor de siguranță în vigoare, precum SR EN 1990 (Eurocodul 0 – Bazele proiectării structurale), SR EN 1992 (Eurocodul 2 – Proiectarea structurilor din beton) și SR EN 1998 (Eurocodul 8 – Proiectarea structurilor rezistente la seism) este obligatorie. Ignorarea acestor aspecte poate avea consecințe grave, inclusiv riscul de colaps al clădirii.
1. Analiza Structurală Preliminară și Evaluarea Capacității Portante
Prima etapă crucială în orice proiect de extindere este analiza structurală preliminară a clădirii existente. Aceasta presupune identificarea tipului de structură, a materialelor utilizate și a schemelor structurale. Investigarea vizuală detaliată, completată de teste nedistructive (ultrasunete, sclerometrie, radiografie) este esențială pentru a detecta eventuale deteriorări sau defecte ascunse. Evaluarea capacității portante a elementelor structurale existente (stâlpi, grinzi, planșee, fundații) se realizează prin calcule statice și dinamice, ținând cont de solicitările actuale și de cele suplimentare induse de extindere. Un exemplu concret ar fi o clădire de birouri din beton armat cu stâlpi de 30x30 cm și grinzi de 20x40 cm, unde o extindere laterală ar necesita verificarea capacității de rezistență a fundațiilor la împingere și a stâlpilor la momentul încovoietor suplimentar.
Determinarea modelului de comportare al structurii existente este vitală. În cazul clădirilor vechi, proiectate conform normelor anterioare (de exemplu, normele din 1978), pot exista diferențe semnificative față de cerințele actuale, impuse de Eurocoduri. De aceea, este necesară o recalculare a structurii existente pentru a verifica dacă aceasta mai corespunde cerințelor de siguranță în vigoare. Costurile pentru această analiză preliminară pot varia între 500 și 2000 de euro, în funcție de complexitatea clădirii și de volumul de lucru. Un raport tehnic detaliat, cu concluzii și recomandări, este obligatoriu la finalul acestei etape.
În funcție de rezultatele analizei, pot fi necesare lucrări de consolidare a structurii existente înainte de începerea extinderii. Acestea pot include injectarea fisurilor, consolidarea stâlpilor și grinzilor cu fibre de carbon, sau chiar întărirea fundațiilor cu micropiloți. Alternativ, se poate opta pentru o soluție de extindere care minimizează solicitările asupra structurii existente, cum ar fi o extindere suspendată sau o extindere cu structură independentă. De asemenea, trebuie evaluată capacitatea de a prelua sarcini seismice, conform NP 098/2016 (Normativ privind proiectarea structurilor expuse la seism).
2. Tipuri de Extinderi și Impactul Asupra Structurii
Există mai multe tipuri de extinderi, fiecare având un impact diferit asupra structurii existente: extindere orizontală, extindere verticală (supraetajare), extindere laterală și extindere în subsol. Extinderea orizontală, adăugarea unei aripi noi la clădire, este cea mai comună, dar și cea mai complexă din punct de vedere structural. Aceasta implică o conexiune solidă între structura nouă și cea existentă, care trebuie să asigure o transmitere eficientă a sarcinilor. Extinderea verticală, prin adăugarea unui etaj suplimentar, poate solicita suplimentar fundațiile și stâlpii clădirii existente, necesitând o analiză atentă a capacității portante.
Extinderea laterală, adăugarea unei anexe la clădire, poate fi mai puțin problematică din punct de vedere structural, dacă este proiectată corect. Totuși, trebuie avută în vedere posibilitatea de a crea un efect de torsiune asupra clădirii, în special în zonele seismice. Extinderea în subsol, prin excavarea și construirea unui nivel subteran, poate afecta stabilitatea fundațiilor clădirii existente, necesitând o analiză geotehnică detaliată și eventuale lucrări de consolidare.
Un exemplu practic este extinderea unei case de locuit cu structură din zidărie portantă. Adăugarea unei aripi noi din beton armat necesită realizarea unor grinzi de legătură care să preia sarcina de la noul acoperiș și să o transmită pe stâlpii existenți. Costurile pentru această etapă pot varia între 10.000 și 30.000 de euro, în funcție de dimensiunea extinderii și de complexitatea soluției structurale. O alternativă mai puțin costisitoare ar fi o extindere cu structură ușoară din lemn, dar aceasta necesită o analiză atentă a compatibilității cu structura existentă.
3. Soluții Structurale pentru Conectarea Extinderii la Structura Existenta

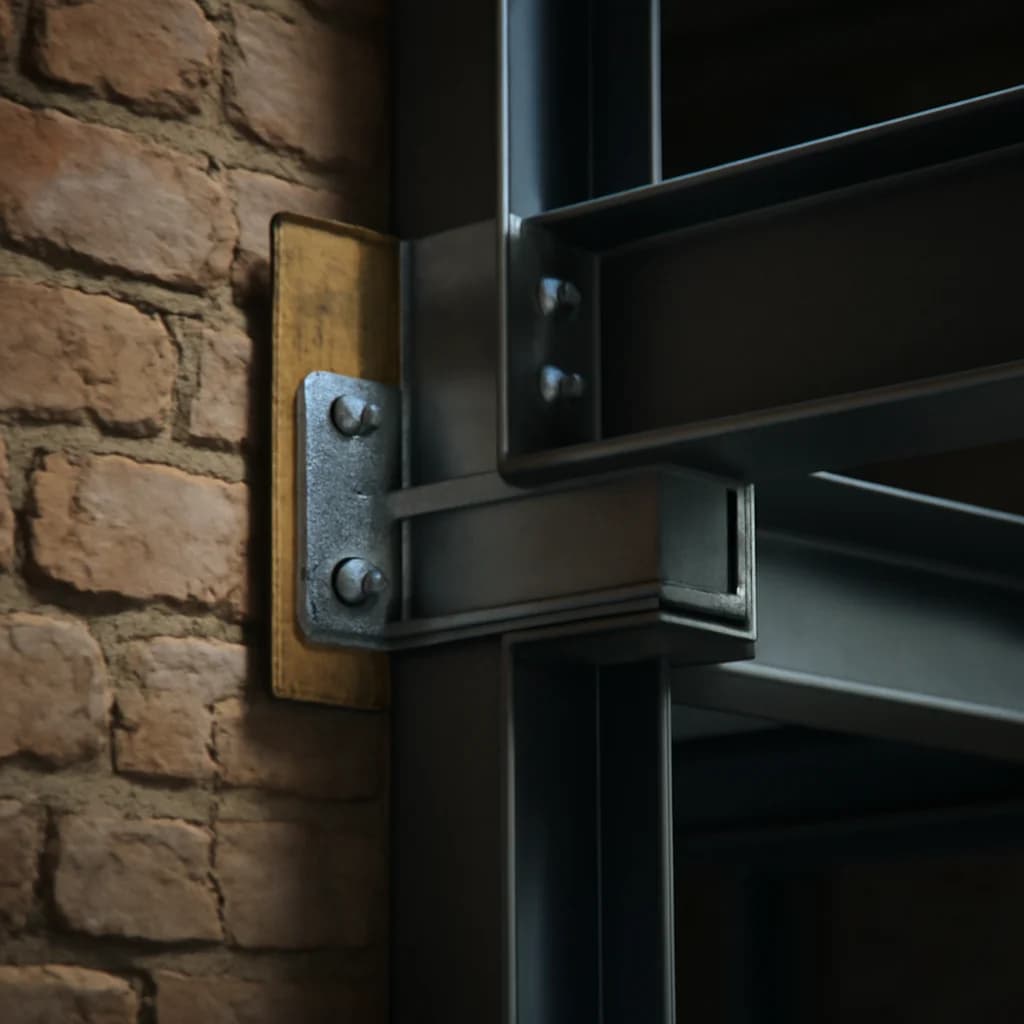

Conectarea eficientă a extinderii la structura existentă este esențială pentru a asigura o distribuție adecvată a sarcinilor și a evita apariția unor tensiuni suplimentare. Există mai multe soluții structurale posibile, în funcție de tipul structurii existente și de modul de extindere. Realizarea unor grinzi de legătură între structura nouă și cea existentă este o soluție comună, dar care trebuie proiectată cu atenție pentru a evita concentrațiile de tensiuni. Utilizarea unor elemente de legătură speciale, cum ar fi conectori metalici sau ancore chimice, poate asigura o conexiune mai sigură și mai eficientă.
În cazul clădirilor cu structură din beton armat, se pot utiliza tehnici de cofrare și turnare continuă, care permit realizarea unei legături monolitice între structura nouă și cea existentă. În cazul clădirilor cu structură din lemn, se pot utiliza grinzi de legătură din lemn lamelat sau din lemn masiv, conectate la structura existentă prin dibluri sau șuruburi. O altă soluție este realizarea unei structuri independente, care este conectată la structura existentă doar prin puncte de sprijin. Această soluție este mai puțin problematică din punct de vedere structural, dar poate fi mai costisitoare.
Un exemplu concret este conectarea unei extinderi din beton armat la o clădire existentă cu structură din zidărie. Se pot utiliza grinzi de legătură din beton armat, ancorate în pereții de zidărie cu ancore chimice și consolidate cu fibre de carbon. Costurile pentru această etapă pot varia între 5.000 și 15.000 de euro, în funcție de lungimea și complexitatea grinzilor de legătură. Este important ca proiectarea să fie realizată de un inginer structurist calificat, care să țină cont de particularitățile structurii existente.
4. Considerente de Costuri și Aspecte de Execuție
Costurile asociate extinderii unei clădiri existente pot varia semnificativ, în funcție de complexitatea proiectului, de dimensiunea extinderii, de tipul structurii existente și de materialele utilizate. În general, costurile pentru extindere pot fi mai mari decât costurile pentru o construcție nouă, datorită necesității de a adapta structura nouă la cea existentă și de a efectua lucrări de consolidare. Costurile pot include: analiza structurală preliminară (500-2000 euro), proiectarea structurală detaliată (1000-5000 euro), lucrările de consolidare a structurii existente (5000-30.000 euro), materialele de construcție (beton, oțel, lemn, cărămidă) și manopera.
Aspectele de execuție sunt, de asemenea, importante. Lucrările de extindere trebuie efectuate de o firmă de construcții calificată, cu experiență în astfel de proiecte. Este important ca lucrările să fie supravegheate de un inginer șef de șantier, care să se asigure că sunt respectate normele de siguranță și cerințele de calitate. De asemenea, este important ca lucrările să fie efectuate în etape, pentru a minimiza perturbările asupra activităților din clădirea existentă.
Un aspect important este obținerea autorizațiilor necesare de construire. În funcție de dimensiunea extinderii și de reglementările locale, poate fi necesară obținerea unei autorizații de construire de la primărie. Este important ca proiectul să respecte Planul Urbanistic Zonal (PUZ) și reglementările de urbanism locale.
5. Întreținere și Monitorizare Post-Extindere
După finalizarea lucrărilor de extindere, este important să se efectueze o monitorizare regulată a structurii, pentru a detecta eventuale probleme sau deteriorări. Aceasta poate include inspecții vizuale periodice, măsurarea deplasărilor structurale și verificarea stării elementelor de legătură. În cazul apariției unor fisuri sau a altor defecte, este important să se efectueze reparații imediate, pentru a evita agravarea problemelor.
Întreținerea structurii extinse trebuie să fie similară cu cea a clădirii existente, incluzând verificarea și repararea acoperișului, a fațadelor și a instalațiilor. De asemenea, este important să se efectueze o curățare regulată a structurii, pentru a preveni coroziunea și degradarea materialelor. Monitorizarea comportamentului structurii în timp poate identifica eventuale probleme neprevăzute și poate permite intervenții proactive pentru a asigura durabilitatea și siguranța clădirii. Acest lucru poate include utilizarea de senzori și sisteme de monitorizare automată a deplasărilor și tensiunilor.
Recomandarea arhitectului
Pentru aplicare practică și verificări de proiect, pornește de la condițiile reale ale proiectului, nu doar de la varianta care pare mai avantajoasă la prima vedere. Verifică impactul asupra structurii, instalațiilor, finisajelor și întreținerii, apoi compară soluțiile cu bugetul disponibil și cu modul în care va fi folosit spațiul. Dacă apar diferențe importante între preț, montaj și performanță, cere o verificare tehnică înainte de a bloca soluția în proiect.
Întrebări Frecvente
1. Este suficientă o verificare vizuală a clădirii înainte de a începe extinderea?
Nu, o verificare vizuală nu este suficientă. Este necesară o analiză structurală preliminară detaliată, completată de teste nedistructive pentru a detecta defecte ascunse și a evalua capacitatea portantă a structurii existente.
2. Ce sunt Eurocodurile și de ce sunt importante în procesul de extindere?
Eurocodurile sunt norme de siguranță obligatorii (SR EN 1990, SR EN 1992, SR EN 1998) care stabilesc cerințele de proiectare structurală. Respectarea lor este esențială pentru a asigura siguranța și stabilitatea clădirii extinse.
3. Ce se întâmplă dacă clădirea existentă a fost proiectată conform unor norme mai vechi?
Dacă structura a fost proiectată conform unor norme vechi, este necesară o recalculare a acesteia pentru a verifica dacă mai corespunde cerințelor de siguranță actuale impuse de Eurocoduri. Pot apărea diferențe semnificative între standardele vechi și cele noi.
4. Ce fel de specialiști sunt implicați într-un proiect de extindere a unei clădiri?
Un proiect de extindere necesită o abordare multidisciplinară, implicând arhitecți, ingineri structuriști, ingineri instalații și, eventual, specialiști în conservarea patrimoniului. Colaborarea lor este crucială pentru succesul proiectului.
5. Care sunt riscurile ignorării analizei structurale înainte de extindere?
Ignorarea analizei structurale poate duce la compromiterea integrității clădirii, concentrații de tensiuni și, în cazuri extreme, la riscul de colaps al acesteia. Este esențială o proiectare atentă și o execuție riguroasă.
