Pe scurt: drenajul devine necesar când apa rămâne lângă fundații, când terenul are pantă spre casă, când există subsol sau demisol și când infiltrațiile, băltirile ori presiunea apei în sol pot afecta construcția.
Drenajul fundațiilor: Protejarea integrității structurale
Drenajul fundațiilor este, poate, cea mai critică aplicație a sistemelor de drenaj, având ca scop principal protejarea structurii clădirii împotriva deteriorării cauzate de umiditate și presiunea hidrostatică. Apă pluvială, apă provenită din topirea zăpezii sau din scurgerile accidentale pot satura solul din jurul fundațiilor, exercitând o presiune considerabilă asupra pereților subsolului și a plăcii de fundație. Această presiune poate cauza fisuri, deplasări, infiltrații și, în final, compromiterea integrității structurale a clădirii. Standardul SR EN 1997-1 (Eurocod 7 – Proiectarea geotehnică) stabilește cerințele minime pentru evaluarea și proiectarea geotehnică, inclusiv aspecte legate de drenaj și stabilitatea taluzelor.

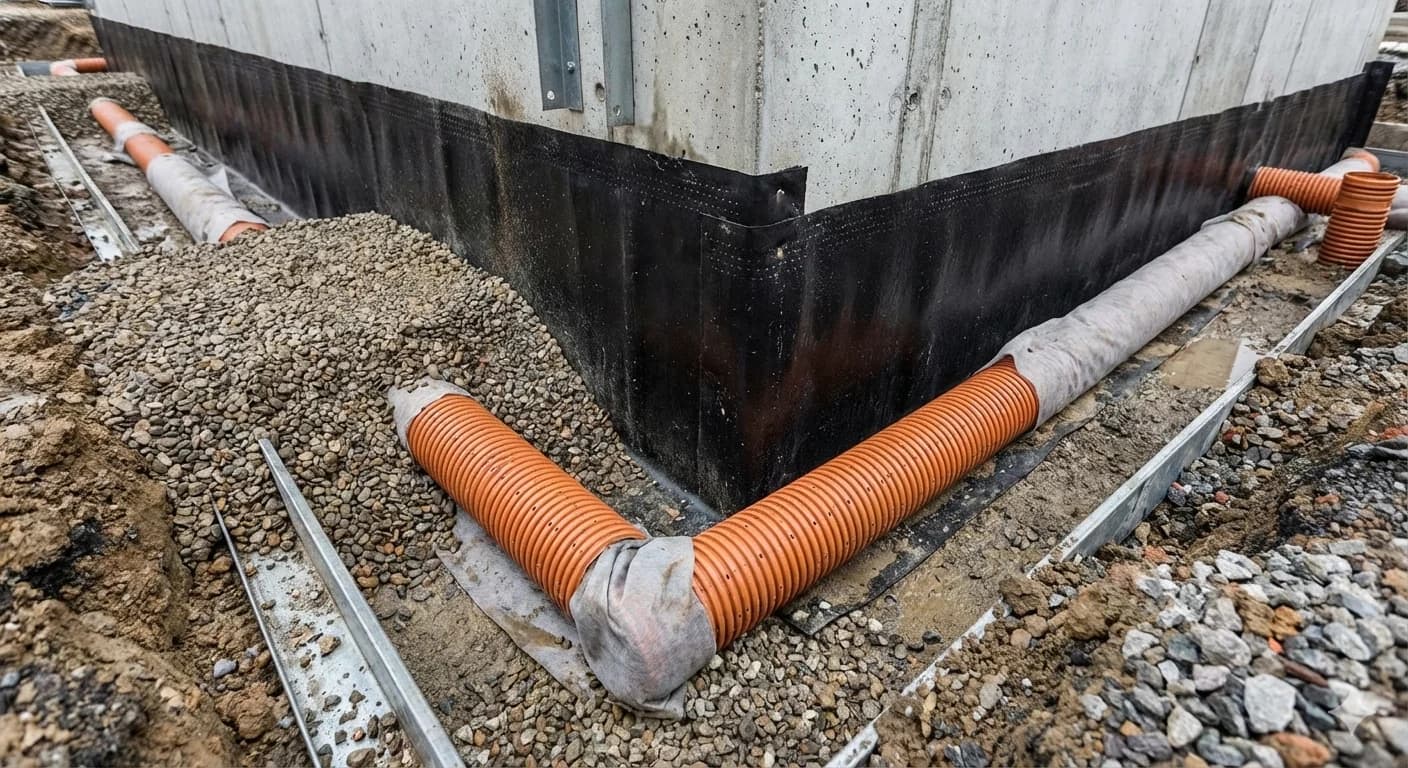

Există mai multe tipuri de sisteme de drenaj utilizate pentru fundații: drenaj perimetral, drenaj sub placa de fundație și drenaj vertical. Drenajul perimetral, cel mai comun, constă în realizarea unui strat drenant (de obicei pietriș) în jurul fundației, protejat de o membrană geotextilă, și colectarea apei într-un sistem de țevi perforate care o evacuează către un punct de descărcare (canalizare pluvială, fosă septică sau sistem de drenaj natural). Dimensiunile țevilor perforate variază de obicei între 100mm și 200mm în diametru, în funcție de volumul de apă estimat. Drenajul sub placa de fundație este utilizat în special în cazul terenurilor cu un nivel ridicat al apei freatice și presupune instalarea unui strat drenant sub placa de fundație, similar cu cel perimetral. Drenajul vertical, mai rar întâlnit, constă în realizarea unor puțuri de drenaj în jurul fundației pentru a reduce presiunea hidrostatică.
Un proiect recent realizat în Cluj-Napoca, un complex rezidențial construit pe un teren argilos, a necesitat un sistem de drenaj perimetral extins, completat de un sistem de drenaj sub placa de fundație datorită nivelului ridicat al apei freatice. Costurile pentru acest sistem au fost de aproximativ 15-20 euro/mp de suprafață construită, incluzând materialele, manopera și proiectarea. Un dezavantaj al sistemelor de drenaj perimetral este necesitatea unei întrețineri periodice pentru a preveni colmatarea țevilor cu sedimente și reducerea eficienței. O alternativă, mai costisitoare, dar mai durabilă, este utilizarea sistemelor de drenaj cu membrane drenante prefabricate, care reduc riscul de colmatare.
Drenajul teraselor și acoperișurilor: Prevenirea infiltrațiilor și deteriorării structurii
Teraselor și acoperișurilor le revine rolul crucial de a proteja clădirea de intemperii, însă apa pluvială poate reprezenta o amenințare serioasă dacă nu este gestionată corespunzător. Infiltrațiile pot deteriora structura de rezistență, pot afecta instalațiile electrice și sanitare și pot crea un mediu propice dezvoltării mucegaiului și a ciupercilor. Normativul NP 082/06 – Normativ pentru proiectarea, execuția și exploatarea teraselor și acoperișurilor stabilește cerințele minime pentru asigurarea etanșeității și a drenajului eficient al apelor pluviale.
Sistemele de drenaj pentru terase și acoperișuri includ jgheaburi, burlane, scurgeri interioare și sisteme de drenaj linear. Jgheaburile și burlanele colectează apa de pe suprafața acoperișului și o conduc către un punct de descărcare. Scurgerile interioare sunt utilizate în special pentru terasele cu pantă și colectează apa printr-o rețea de canale și țevi amplasate sub finisajul terasei. Sistemele de drenaj linear, constând din canale prefabricate din polimeri sau inox, sunt utilizate pentru terasele cu suprafețe mari și permit evacuarea rapidă a apei pluviale. Dimensiunile jgheaburilor și burlanelor trebuie calculate în funcție de suprafața acoperișului, intensitatea ploilor și panta acoperișului.
Un proiect de renovare a unui bloc de locuințe din București a implicat înlocuirea jgheaburilor și burlanelor vechi, corodate, cu un sistem modern din PVC. Costurile pentru acest sistem au fost de aproximativ 10-15 euro/ml de jgheab și burlan, incluzând materialele și manopera. Un dezavantaj al sistemelor de drenaj cu jgheaburi și burlane este susceptibilitatea la colmatare cu frunze și alte resturi vegetale, ceea ce necesită o curățare periodică. Sistemele de drenaj linear sunt mai scumpe, dar oferă o performanță superioară și necesită o întreținere mai redusă.
Drenajul taluzelor și pantei: Stabilizarea terenului și prevenirea alunecărilor
Drenajul taluzelor și pantei este esențial pentru stabilizarea terenului și prevenirea alunecărilor de teren, în special în zonele cu precipitații abundente sau cu soluri instabile. Apa care se infiltrează în sol reduce rezistența la forfecare a terenului, crescând riscul de alunecare. Standardul SR EN 1997-1 (Eurocod 7) oferă recomandări pentru proiectarea sistemelor de drenaj în cazul taluzelor și pantei.
Sistemele de drenaj pentru taluze și pante includ drenaj superficial, drenaj subsol și ancore de drenaj. Drenajul superficial constă în realizarea unor șanțuri sau rigole pentru colectarea și evacuarea apei pluviale. Drenajul subsol presupune instalarea unui sistem de țevi perforate în interiorul taluzului pentru a reduce presiunea hidrostatică. Ancorele de drenaj sunt dispozitive care permit evacuarea apei din interiorul taluzului prin găuri forate. Panta taluzului trebuie proiectată în funcție de tipul solului, nivelul apei freatice și măsurile de drenaj implementate.
Un proiect de construcție a unei autostrăzi în zona montană a Transilvaniei a necesitat implementarea unui sistem complex de drenaj pentru stabilizarea taluzelor. Sistemul a inclus drenaj superficial, drenaj subsol și ancore de drenaj, costurile totale fiind de aproximativ 25-30 euro/mp de suprafață taluzată. Un dezavantaj al sistemelor de drenaj pentru taluze este dificultatea de a asigura o întreținere eficientă, în special în zonele greu accesibile. O alternativă este utilizarea vegetației pentru stabilizarea taluzelor, dar aceasta necesită o selecție atentă a speciilor și o întreținere regulată.
Drenajul zonelor pavate: Gestionarea apelor pluviale în mediul urban
În mediul urban, suprafețele pavate (străzi, trotuare, parcări) împiedică infiltrarea naturală a apei pluviale, generând scurgeri rapide care pot suprasolicita sistemul de canalizare și pot provoca inundații. Drenajul zonelor pavate este esențial pentru gestionarea eficientă a apelor pluviale și reducerea riscului de inundații. Reglementările locale (Planul de Gestionare a Riscului la Inundații) impun implementarea unor măsuri de drenaj adecvate în zonele urbane.
Sistemele de drenaj pentru zone pavate includ rigole, canale pluviale, sisteme de drenaj linear și pavaje permeabile. Rigolele și canalele pluviale colectează apa de pe suprafața pavată și o conduc către un punct de descărcare. Sistemele de drenaj linear, similare cu cele utilizate pentru terase, permit evacuarea rapidă a apei pluviale. Pavajele permeabile, realizate din beton poros sau pietriș, permit infiltrarea apei în sol, reducând volumul de scurgere. Dimensiunile rigolelor și canalelor pluviale trebuie calculate în funcție de suprafața pavată, intensitatea ploilor și panta suprafeței.
Un proiect de reabilitare a unei străzi din centrul orașului Iași a inclus înlocuirea pavajului tradițional cu un pavaj permeabil. Costurile pentru acest pavaj au fost de aproximativ 30-40 euro/mp, incluzând materialele și manopera. Un dezavantaj al pavajelor permeabile este susceptibilitatea la colmatare cu sedimente și necesitatea unei întrețineri periodice. O alternativă este utilizarea sistemelor de drenaj cu rigole și canale pluviale, dar acestea nu oferă aceeași capacitate de infiltrare.
Recomandarea arhitectului
Pentru a lua cea mai bună decizie tehnică, recomand analizarea atentă a tipului de sol (în special în cazul solurilor argiloase) și a nivelului apei freatice înainte de începerea lucrărilor. În cazul fundațiilor, optați pentru membrane drenante prefabricate dacă doriți o soluție mai durabilă care să reducă riscul de colmatare. Pentru terase, prioritizați sistemele liniare în cazul suprafețelor extinse pentru a garanta o evacuare eficientă a apei, respectând întotdeauna normativul NP 082/06 și standardul Eurocod 7.
Concluzie: O abordare integrată pentru un drenaj eficient
Proiectarea și implementarea sistemelor de drenaj necesită o abordare integrată, care să țină cont de specificul proiectului, de condițiile geologice și hidrologice locale, de reglementările în vigoare și de considerentele de costuri. Nu există o soluție universal valabilă, ci o combinație optimă de tehnologii și măsuri adaptate fiecărui context specific. Investiția într-un sistem de drenaj eficient nu este doar o cerință legală, ci și o asigurare a durabilității, funcționalității și siguranței clădirii pe termen lung.
Ignorarea sau subdimensionarea sistemelor de drenaj poate duce la costuri de reparații semnificative, la deteriorarea structurii clădirii și, în cazuri extreme, la riscuri pentru viața oamenilor. Prin urmare, este esențial ca arhitecții și inginerii să acorde o atenție deosebită aspectelor legate de drenaj, să utilizeze tehnologii adecvate și să asigure o întreținere regulată a sistemelor implementate. Un drenaj bine proiectat și executat este o investiție în viitorul clădirii și în calitatea vieții ocupanților.
Întrebări Frecvente
1. De ce este important drenajul într-o construcție?
Drenajul este crucial pentru durabilitatea clădirii, protejarea fundațiilor și prevenirea problemelor cauzate de umiditate, precum fisuri și infiltrații. Ignorarea drenajului poate duce la costuri mari de reparații și chiar la riscuri pentru siguranța clădirii.
2. Care sunt principalele tipuri de sisteme de drenaj pentru fundații?
Există drenaj perimetral (cel mai comun, cu pietriș și țevi în jurul fundației), drenaj sub placa de fundație (pentru terenuri cu apă freatică ridicată) și drenaj vertical (mai rar utilizat). Fiecare sistem are scopul de a colecta și evacua apa din jurul fundației.
3. Ce standarde trebuie respectate în proiectarea drenajului fundațiilor?
Standardul SR EN 1997-1 (Eurocod 7) stabilește cerințele minime pentru evaluarea și proiectarea geotehnică, inclusiv aspecte legate de drenaj și stabilitatea taluzelor. Respectarea acestui standard este esențială pentru o construcție sigură și durabilă.
4. Cum funcționează drenajul perimetral?
Drenajul perimetral implică crearea unui strat drenant din pietriș în jurul fundației, protejat de geotextil, și colectarea apei într-un sistem de țevi perforate. Aceste țevi evacuează apa către un punct de descărcare, cum ar fi canalizarea pluvială.
5. Ce dimensiuni au, în general, țevile perforate utilizate în drenajul perimetral?
Dimensiunile țevilor perforate variază, de obicei, între 100mm și 200mm în diametru, în funcție de volumul de apă estimat care trebuie evacuat. Alegerea dimensiunii corecte este importantă pentru eficiența sistemului de drenaj.
