Planșeul din beton armat este o componentă structurală orizontală esențială care susține nivelurile superioare ale unei clădiri și distribuie încărcările către elementele verticale de rezistență. Acesta asigură stabilitatea, durabilitatea și performanța seismică, termică și acustică a construcției. În funcție de deschideri și costuri, pot fi utilizate dale continue, planșee cu nervuri, elemente prefabricate sau panouri alveolare, toate proiectate conform normelor în vigoare.
În contextul evoluției tehnologice și al cerințelor din ce în ce mai stringente privind eficiența energetică și sustenabilitatea, planșeul din beton armat a suferit modificări semnificative, adaptându-se la noile standarde și oferind soluții inovatoare. Proiectarea optimă a unui planșeu necesită o înțelegere profundă a principiilor mecanicii structurilor, a caracteristicilor materialelor și a reglementărilor legislative în vigoare. O analiză detaliată a încărcărilor (permanente, variabile, accidentale) și a condițiilor de mediu este imperativă pentru a garanta rezistența și durabilitatea pe termen lung a construcției. Prin urmare, o abordare integrată, care implică colaborarea strânsă între arhitecți, structuriști și ingineri de instalații, este fundamentală pentru obținerea unui rezultat optim.
Tipuri de Planșee din Beton Armat
Există o varietate de tipuri de planșee din beton armat, fiecare având avantaje și dezavantaje specifice, potrivite pentru diferite aplicații și condiții de proiectare. Cele mai comune tipuri includ planșeele dală continue, planșeele cu nervuri, planșeele prefabricate și planșeele alveolare. Alegerea tipului de planșeu depinde de deschideri, încărcări, cerințe de izolare fonică și termică, precum și de constrângerile bugetare. Planșeele dală continue sunt ideale pentru deschideri mici și medii, oferind o suprafață netedă și o bună rezistență la încărcări uniform distribuite. Conform SR EN 13670, grosimea minimă a unei dale continue este de 120 mm, dar poate varia în funcție de încărcări și de tipul de armătură utilizată.
Planșeele cu nervuri, caracterizate prin prezența unor grinzi longitudinale (nervuri) între care se realizează umplutura din beton, sunt potrivite pentru deschideri mai mari, reducând consumul de beton și, implicit, costurile. Distanța dintre nervuri și înălțimea lor sunt determinate de calculele de rezistență, conform normelor NP 058-03. Un exemplu practic îl reprezintă centrele comerciale sau halele industriale, unde sunt necesare deschideri mari fără stâlpi intermediari. Planșeele prefabricate, realizate în fabrici și transportate pe șantier, oferă rapiditate în execuție și o calitate controlată, însă necesită o planificare atentă a transportului și a montajului. Costurile pentru planșeele prefabricate variază între 80-150 euro/mp, în funcție de complexitatea elementelor și de volumul comenzii.
Planșeele alveolare, compuse din panouri prefabricate cu alveole, combină avantajele planșeelor prefabricate cu o greutate redusă și o bună izolare termică și fonică. Aceste planșee sunt adesea utilizate în construcțiile rezidențiale și în clădirile de birouri. Un dezavantaj al planșeelor alveolare este dificultatea de a realiza modificări ulterioare, cum ar fi trecerea instalațiilor prin alveole. Comparativ cu o dală continuă, un planșeu cu nervuri poate reduce costurile cu până la 20%, dar necesită o manoperă mai calificată pentru cofrarea și armarea nervurilor.
Proiectarea Structurală a Planșeelor din Beton Armat
Proiectarea structurală a planșeelor din beton armat implică o analiză riguroasă a încărcărilor, a materialelor și a geometriei planșeului, în conformitate cu standardele și normele în vigoare. SR EN 1992-1-1 (Eurocodul 2) stabilește cerințele de proiectare pentru elementele din beton armat, inclusiv planșeele. În primul rând, se determină încărcările permanente (greutatea proprie a planșeului, greutatea finisajelor) și încărcările variabile (greutatea persoanelor, mobilierului, echipamentelor). Apoi, se efectuează calculele de rezistență pentru a verifica dacă planșeul poate suporta încărcările aplicate, fără a depăși limitele admise pentru beton și oțel.

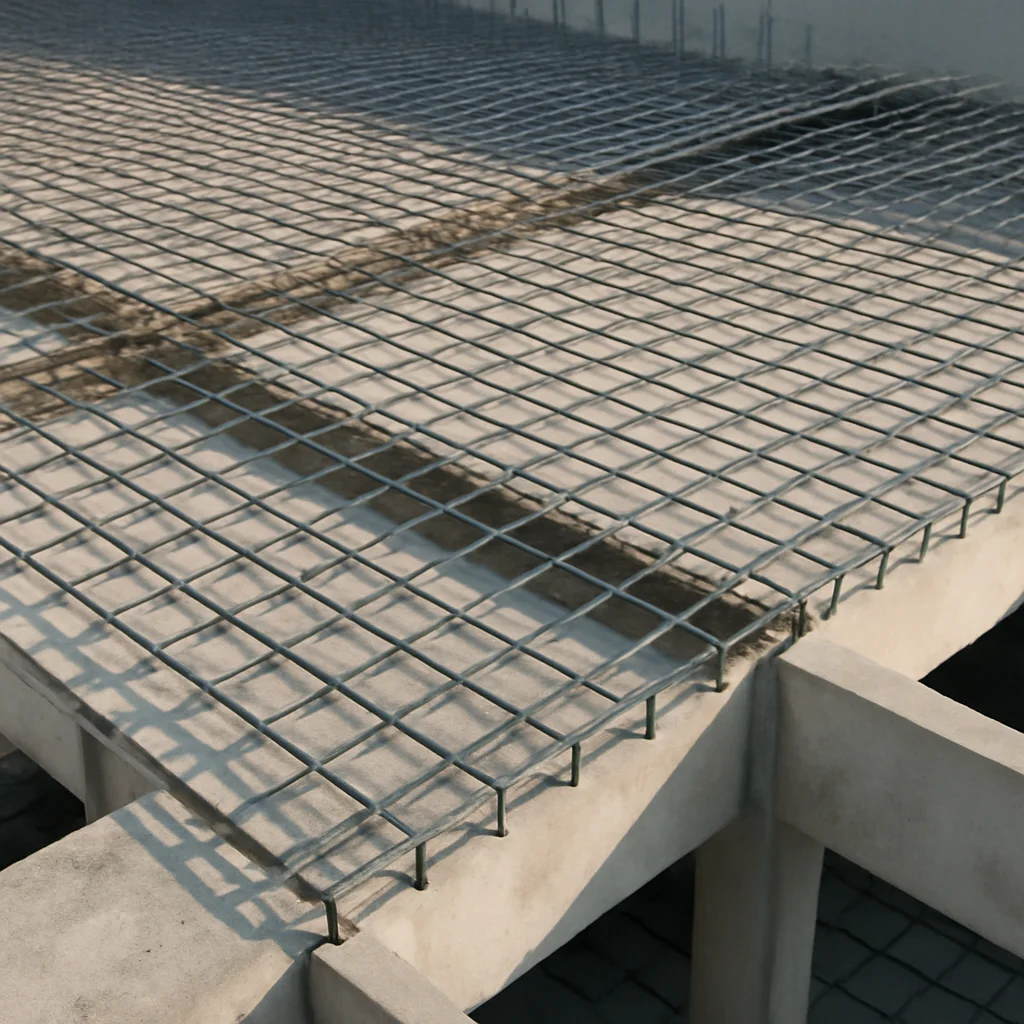

Armarea planșeului se realizează cu bare de oțel beton, dispuse în două direcții principale (ortogonale), pentru a rezista la solicitările de întindere. Grosimea stratului de protecție a armăturii (distanța dintre suprafața armăturii și suprafața betonului) trebuie să fie suficientă pentru a proteja armătura de coroziune, conform SR EN 1992-1-1. Dimensiunile și dispunerea armăturii sunt determinate de calculele de rezistență și de cerințele de fisurare ale planșeului. Un exemplu practic este proiectarea unui planșeu dală continuă pentru un apartament, unde se va utiliza o armătură cu diametrul de 12-16 mm, dispusă la distanțe de 20-30 cm.
În cazul planșeelor cu deschideri mari, este necesară realizarea unor calcule mai complexe, utilizând software specializat de analiză structurală. De asemenea, trebuie luate în considerare efectele fluajului și ale contracției betonului, care pot influența comportamentul pe termen lung al planșeului. Costurile de proiectare structurală pot varia între 2-5% din costul total al lucrărilor de construcție, în funcție de complexitatea proiectului și de experiența proiectantului. Un aspect important este verificarea conformității proiectului cu cerințele de izolare fonică și termică, conform normelor NP 057-03 și NP 058-03.
Execuția Planșeelor din Beton Armat
Execuția planșeelor din beton armat necesită o manoperă calificată și o respectare riguroasă a normelor de calitate. În primul rând, se realizează cofrajul, care trebuie să fie solid, stabil și impermeabil, pentru a preveni scurgerile de lapte de ciment. Cofrajul poate fi realizat din lemn, metal sau plastic, în funcție de complexitatea formei planșeului și de numărul de utilizări. Apoi, se montează armătura, respectând schema de armare aprobată în proiect. Armătura trebuie să fie curată, fără rugină sau impurități, și legată cu sârmă pentru a asigura o poziționare stabilă.
Urmează turnarea betonului, care trebuie să fie omogen, consistent și de calitatea specificată în proiect. Betonul se compactează cu vibratoare pentru a elimina golurile de aer și a asigura o aderență bună la armătură. După turnare, betonul se protejează împotriva deshidratării rapide, prin udarea periodică sau acoperirea cu folii de plastic. Timpul de întărire al betonului este de obicei de 7-28 de zile, în funcție de temperatura mediului și de tipul de ciment utilizat. Costurile de execuție a unui planșeu din beton armat pot varia între 50-120 euro/mp, în funcție de complexitatea lucrărilor și de prețurile materialelor.
Controlul calității betonului este esențial pentru asigurarea rezistenței și durabilității planșeului. Se efectuează probe de beton pentru a verifica rezistența la compresiune, conform SR EN 12390-3. De asemenea, se verifică dimensiunile și dispunerea armăturii, precum și calitatea cofrajelui. Un planșeu executat corect trebuie să fie plan, fără fisuri sau deformări vizibile.
Întreținerea și Repararea Planșeelor din Beton Armat
Întreținerea planșeelor din beton armat este esențială pentru prelungirea duratei de viață a construcției și prevenirea deteriorării. Verificările periodice trebuie să includă inspecția vizuală a suprafeței planșeului, pentru a identifica fisuri, infiltrații sau alte defecte. Fisurile superficiale pot fi reparate cu mortare speciale, în timp ce fisurile structurale necesită o analiză mai detaliată și intervenții mai complexe. Infiltrațiile de apă pot duce la coroziunea armăturii și la deteriorarea betonului, necesitând repararea hidroizolației.
Coroziunea armăturii este o problemă gravă, care poate compromite rezistența planșeului. Se pot utiliza metode de protecție catodică sau acoperiri anticorozive pentru a preveni coroziunea. În cazul deteriorărilor avansate, poate fi necesară înlocuirea unor porțiuni de armătură sau a întregului planșeu. Costurile de întreținere și reparație a unui planșeu din beton armat pot varia considerabil, în funcție de gradul de deteriorare și de complexitatea lucrărilor. O întreținere preventivă, care include udarea periodică a betonului și aplicarea de protecții anticorozive, poate reduce semnificativ costurile pe termen lung.
Alternative la Planșeele din Beton Armat
Există alternative la planșeele din beton armat, cum ar fi planșeele din lemn, planșeele metalice și planșeele mixte (beton și oțel). Planșeele din lemn sunt mai ușoare și mai ecologice, dar au o rezistență mai mică și o izolare fonică mai slabă. Planșeele metalice sunt rezistente și ușor de montat, dar sunt mai costisitoare și necesită protecție anticorozivă. Planșeele mixte combină avantajele betonului și ale oțelului, oferind o rezistență ridicată și o greutate redusă. Alegerea alternativei potrivite depinde de cerințele specifice ale proiectului și de constrângerile bugetare.
În concluzie, planșeul din beton armat rămâne o soluție structurală eficientă și versatilă pentru o gamă largă de aplicații. Proiectarea, execuția și întreținerea corectă a planșeului sunt esențiale pentru asigurarea siguranței, durabilității și funcționalității construcției. O abordare integrată, care implică colaborarea strânsă între toți participanții la procesul de construcție, este fundamentală pentru obținerea unui rezultat optim. Prin urmare, o înțelegere profundă a principiilor de proiectare și execuție, precum și a standardelor și normelor în vigoare, este imperativă pentru arhitecții și proiectanții implicați în acest domeniu.
Recomandarea arhitectului
Alegerea tipului de planșeu nu trebuie făcută doar pe baza costului imediat, ci printr-o analiză integrată a funcționalității viitoare a spațiului. Pentru locuințe individuale, planșeele alveolare sau cele cu nervuri oferă un echilibru optim între cost și izolare. Totuși, dacă proiectul prevede modificări ulterioare ale instalațiilor, recomandăm evitarea sistemelor alveolare rigide. Este esențial ca proiectarea să fie realizată în strânsă colaborare între arhitect și inginerul de structuri pentru a optimiza armarea conform Eurocodului 2 și a garanta siguranța seismică.
Întrebări Frecvente
1. Ce este un planșeu din beton armat și de ce este important?
Un planșeu din beton armat este o componentă structurală orizontală esențială în construcții, care suportă nivelurile superioare și distribuie încărcările. Este important pentru siguranța, durabilitatea și funcționalitatea întregii structuri, influențând și performanța termică, acustică și seismică a clădirii.
2. Care sunt principalele tipuri de planșee din beton armat?
Există planșee dală continue, cu nervuri, prefabricate și alveolare. Alegerea tipului depinde de deschideri, încărcări, izolare și buget, fiecare având avantaje și dezavantaje specifice.
3. Pentru ce tipuri de construcții sunt potrivite planșeele cu nervuri?
Planșeele cu nervuri sunt potrivite pentru deschideri mari, cum ar fi în centre comerciale sau hale industriale, unde se dorește evitarea stâlpilor intermediari. Ele reduc consumul de beton și costurile.
4. Care este grosimea minimă recomandată pentru o dală continuă din beton armat?
Conform standardului SR EN 13670, grosimea minimă a unei dale continue este de 120 mm, dar poate varia în funcție de încărcări și tipul de armătură utilizată.
5. De ce este importantă colaborarea între specialiști în proiectarea unui planșeu din beton armat?
O abordare integrată, care implică arhitecți, structuriști și ingineri de instalații, este fundamentală pentru a obține un rezultat optim. Este necesară o analiză detaliată a încărcărilor și a condițiilor de mediu pentru a garanta rezistența și durabilitatea pe termen lung.
