Puntea termică reprezintă o zonă de vulnerabilitate în anvelopa unei clădiri unde izolația este discontinuă sau insuficientă, permițând transferului rapid de căldură. Acestea apar în puncte precum colțurile pereților, îmbinările planșeelor sau balconii neizolați. Efectul lor principal este scăderea eficienței energetice, creșterea costurilor de exploatare și apariția condensului sau a mucegaiului pe suprafețele reci ale interiorului.
Înțelegerea mecanismelor prin care se formează punțile termice, identificarea lor în detaliile constructive și implementarea soluțiilor adecvate de remediere sunt competențe esențiale pentru orice arhitect sau inginer constructor. Proiectarea unei clădiri eficiente energetic nu se limitează la alegerea materialelor izolante cu performanțe ridicate; este necesară o analiză atentă a modului în care aceste materiale sunt integrate în structură și a modului în care detaliile constructive pot compromite performanța globală a anvelopei. Această analiză implică cunoașterea standardelor în vigoare, a tehnicilor de calcul și a soluțiilor constructive inovatoare.
1. Cauzele și Mecanismele Formării Punților Termice
Punțile termice apar ca urmare a discontinuităților în stratul izolant al anvelopei clădirii, permițând căldurii să circule mai ușor prin anumite zone decât prin altele. Aceste discontinuități pot fi cauzate de o varietate de factori, printre care se numără: prezența elementelor structurale (grinzi, stâlpi, planșee), goluri în izolație, materiale cu conductivitate termică ridicată care traversează izolarea, sau detalii constructive necorespunzătoare. De exemplu, balconii neizolați, colțurile clădirii, îmbinările dintre pereți și planșee, sau zonele în care trec instalațiile sunt puncte critice unde se pot forma punți termice.
Mecanismul principal prin care acționează punțile termice este conducția termică. Căldura se transferă prin materialele cu conductivitate termică ridicată, de la zonele calde ale clădirii către zonele reci, sau invers, în funcție de sezon. Acest transfer de căldură reduce eficiența izolației și generează pierderi de energie. În plus, punțile termice pot contribui la formarea condensului pe suprafețele reci, creând un mediu propice dezvoltării mucegaiului și deteriorării materialelor de construcție. Un coeficient Ψ ridicat indică o punte termică semnificativă și necesită intervenții pentru remediere.

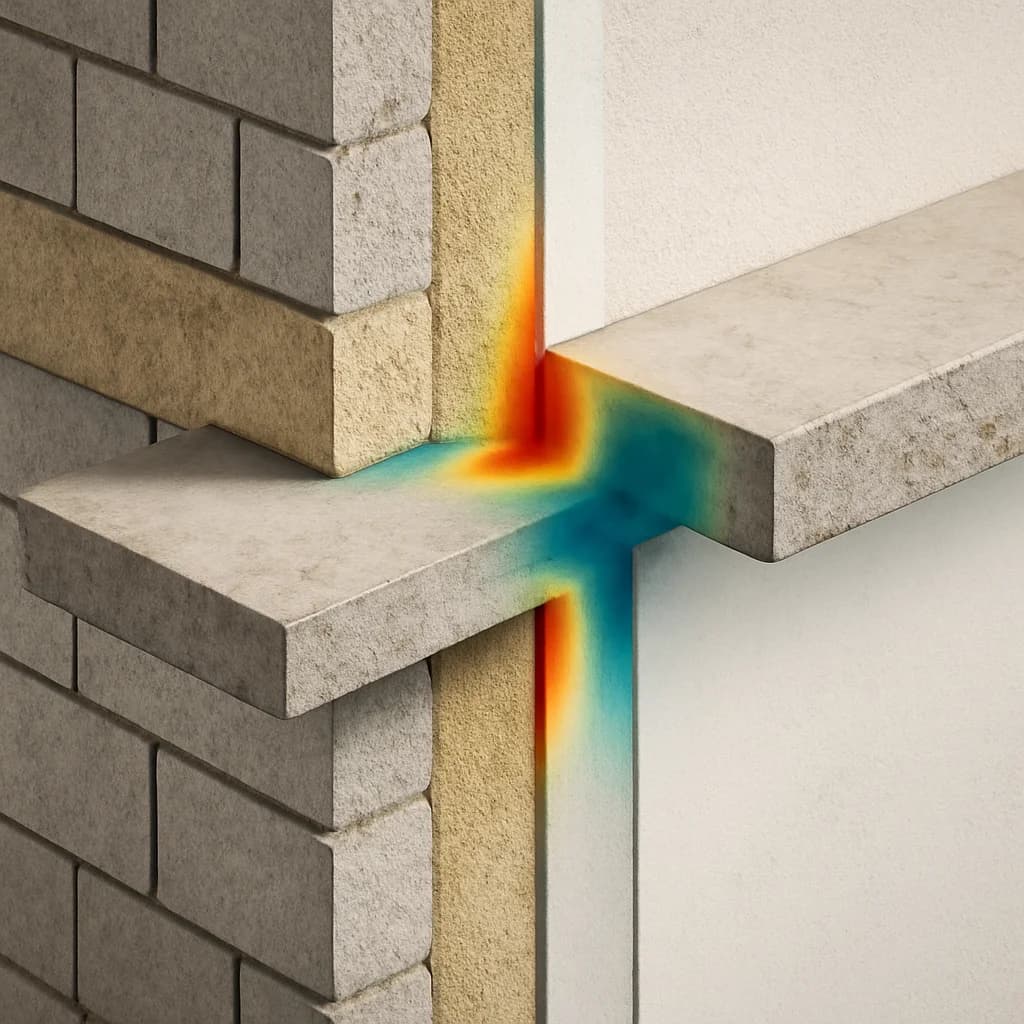

Un exemplu concret îl reprezintă balconul suspendat, conectat direct la structura de rezistență a clădirii. Fără o izolare termică adecvată, balconul devine o punte termică majoră, conducând căldură din interiorul clădirii către exterior în timpul iernii și invers în timpul verii. Acest lucru poate duce la o scădere semnificativă a temperaturii în zona balconului și la apariția condensului pe pereții interiori adiacenți. Soluția constă în izolarea termică a balconului, fie prin introducerea unui strat izolant între structura balconului și structura clădirii, fie prin utilizarea unor sisteme de izolare termică exterioară care acoperă și balconul.
2. Tipuri de Punți Termice și Localizarea Lor
Există o varietate de tipuri de punți termice, clasificate în funcție de modul lor de formare și de localizarea lor în anvelopa clădirii. Punțile termice geometrice apar din cauza formei elementelor structurale sau a detaliilor constructive, cum ar fi colțurile clădirii, îmbinările dintre pereți și planșee, sau golurile pentru ferestre și uși. Punțile termice materiale se formează din cauza utilizării materialelor cu conductivitate termică ridicată în zone critice, cum ar fi armăturile metalice din beton.
Localizarea punților termice este esențială pentru a identifica zonele vulnerabile ale anvelopei clădirii. Colțurile clădirii sunt puncte critice, deoarece stratul izolant este mai subțire în aceste zone, permițând căldurii să scape mai ușor. Îmbinările dintre pereți și planșee sunt, de asemenea, zone vulnerabile, mai ales dacă nu sunt realizate cu atenție și nu sunt izolate corespunzător. Ferestrele și ușile pot fi, de asemenea, surse de punți termice, mai ales dacă ramele nu sunt izolate termic sau dacă există goluri între ramă și perete.
Conform normelor NP 052/2016, detaliile de construcție care pot genera punți termice trebuie analizate și documentate în proiectul tehnic. Aceste detalii includ, printre altele, îmbinările dintre elementele structurale, golurile pentru instalații, și zonele de contact dintre diferite materiale. Calculul coeficienților de transfer termic liniar (Ψ) pentru fiecare detaliu constructiv este obligatoriu pentru a asigura respectarea cerințelor de performanță energetică.
Un exemplu practic îl reprezintă casele cu pereți din cărămidă ceramică. Cărămida, deși un material bun izolator termic, are o conductivitate termică mai mare decât materialele izolante moderne, cum ar fi polistirenul expandat sau vata minerală. Dacă stratul izolant nu este suficient de gros sau dacă există discontinuități în izolație, cărămida poate deveni o punte termică, conducând căldură prin perete. Soluția constă în aplicarea unui strat izolant suficient de gros, care să acopere complet suprafața peretelui, și în evitarea discontinuităților în izolație.
3. Metode de Identificare a Punților Termice
Identificarea punților termice este o etapă crucială în procesul de proiectare și renovare a clădirilor. Există o varietate de metode de identificare, de la inspecții vizuale și termografice până la simulări numerice. Inspecția vizuală poate identifica zonele suspecte, cum ar fi colțurile clădirii, îmbinările dintre pereți și planșee, sau zonele în care există urme de condens sau mucegai.
Termografia infraroșu este o metodă non-distructivă care permite vizualizarea distribuției temperaturii pe suprafața unei clădiri. Zonele cu temperatură mai scăzută indică prezența punților termice, deoarece căldura se pierde mai rapid prin aceste zone. Termografia este utilă pentru a identifica punțile termice ascunse, care nu sunt vizibile cu ochiul liber. Echipamentele termografice au o precizie limitată, iar interpretarea imaginilor termografice necesită experiență și cunoștințe specializate.
Simulările numerice, utilizând software specializat, permit modelarea transferului de căldură prin anvelopa clădirii și identificarea punților termice. Aceste simulări necesită date precise despre materialele de construcție, geometria clădirii și condițiile climatice. Rezultatele simulărilor pot fi utilizate pentru a evalua impactul punților termice asupra performanței energetice a clădirii și pentru a optimiza soluțiile de remediere. Software-uri precum WUFI sau THERM sunt utilizate frecvent pentru aceste simulări.
Un proiect real de renovare a unei clădiri de birouri a utilizat o combinație de termografie și simulări numerice pentru a identifica punțile termice. Termografia a identificat zonele suspecte, iar simulările numerice au confirmat prezența punților termice și au cuantificat impactul lor asupra consumului de energie. Pe baza rezultatelor simulărilor, au fost implementate soluții de remediere, cum ar fi izolarea termică suplimentară a fațadei și înlocuirea ferestrelor cu ferestre cu performanțe termice ridicate.
4. Soluții de Remediere a Punților Termice
Remedierea punților termice implică implementarea unor soluții constructive care să reducă transferul de căldură prin zonele vulnerabile ale anvelopei clădirii. Aceste soluții pot varia în funcție de tipul și localizarea punții termice, precum și de bugetul disponibil. Izolarea termică suplimentară este una dintre cele mai eficiente soluții de remediere, constând în aplicarea unui strat izolant suplimentar pe suprafața exterioară sau interioară a clădirii.
Sistemele de izolare termică exterioară (ETICS) sunt o soluție populară pentru remedierea punților termice, deoarece permit acoperirea întregii suprafețe a fațadei și eliminarea discontinuităților în izolație. ETICS constau dintr-un strat de adeziv, un strat de izolație (polistiren expandat, vată minerală, etc.), un strat de armare și un strat de finisaj. Grosimea stratului izolant trebuie aleasă în funcție de cerințele de performanță energetică și de condițiile climatice locale.
Utilizarea materialelor cu conductivitate termică scăzută este o altă soluție de remediere. De exemplu, înlocuirea elementelor structurale din metal cu elemente din materiale compozite sau din lemn poate reduce semnificativ transferul de căldură. De asemenea, utilizarea ferestrelor cu rame izolate termic și a sticlelor cu coeficient U scăzut poate reduce pierderile de căldură prin ferestre. Conform SR EN 14351-1, ferestrele trebuie să respecte anumite cerințe de performanță termică.
Un proiect de renovare a unei case vechi a utilizat o combinație de izolare termică exterioară și înlocuirea ferestrelor pentru a remedia punțile termice. A fost aplicat un strat de polistiren expandat de 10 cm grosime pe întreaga suprafață a fațadei, iar ferestrele vechi au fost înlocuite cu ferestre cu geam termopan și rame izolate termic. Această intervenție a redus semnificativ consumul de energie al casei și a îmbunătățit confortul termic al ocupanților. Costurile pentru acest proiect s-au situat între 50 și 80 euro/mp, în funcție de calitatea materialelor utilizate.
5. Costuri, Execuție și Întreținere
Costurile asociate remedierii punților termice variază în funcție de complexitatea proiectului, de dimensiunea suprafeței afectate și de materialele utilizate. Izolarea termică exterioară (ETICS) are un cost cuprins între 30 și 80 euro/mp, în funcție de tipul de material izolant, grosimea stratului izolant și complexitatea finisajului. Înlocuirea ferestrelor cu ferestre cu performanțe termice ridicate are un cost cuprins între 200 și 500 euro/mp, în funcție de tipul de fereastră și de dimensiunea acesteia.
Execuția corectă a lucrărilor de remediere este esențială pentru a asigura eficiența soluțiilor implementate. Este important să se utilizeze materiale de calitate și să se respecte instrucțiunile producătorului. De asemenea, este important să se acorde atenție detaliilor constructive, cum ar fi îmbinările dintre elementele structurale și zonele de contact dintre diferite materiale. Lucrările trebuie executate de personal calificat, cu experiență în domeniul construcțiilor.
Întreținerea sistemelor de izolare termică este importantă pentru a asigura performanța lor pe termen lung. Este important să se verifice periodic starea stratului izolant și a finisajului și să se repare eventualele deteriorări. De asemenea, este important să se verifice etanșeitatea îmbinărilor dintre elementele structurale și să se asigure o ventilație adecvată a spațiului dintre stratul izolant și perete.
Concluzionând, punțile termice reprezintă o problemă complexă care necesită o abordare integrată, de la proiectare până la execuție și întreținere. O analiză atentă a detaliilor constructive, utilizarea materialelor adecvate și respectarea standardelor în vigoare sunt esențiale pentru a asigura performanța energetică a clădirilor și confortul termic al ocupanților. Investiția în remedierea punților termice se amortizează pe termen lung prin reducerea consumului de energie și prin prelungirea duratei de viață a clădirii.
Recomandarea arhitectului
Pentru a evita degradarea structurii și costurile ridicate de încălzire, recomand analizarea riguroasă a detaliilor constructive încă din etapa de proiectare. Este esențial ca stratul izolant să fie continuu, evitând întreruperile în zonele critice precum îmbinările perete-planșeu. În cazul balconilor, optați pentru sisteme de rupere termică sau izolații exterioare complete. Verificarea coeficientului de transfer termic liniar (Ψ) conform standardului SR EN ISO 10211 vă permite să identificați punctele vulnerabile înainte de execuție, asigurând astfel performanța energetică a locuinței.
Întrebări Frecvente
1. Ce sunt punțile termice și de ce sunt importante?
Punțile termice sunt zone în anvelopa clădirii unde izolarea este întreruptă, permițând pierderea de căldură iarna și câștigul nedorit de căldură vara. Sunt importante deoarece afectează confortul termic, consumul de energie și pot duce la deteriorarea structurii.
2. Cum se formează punțile termice?
Se formează din cauza discontinuităților în stratul izolant, cauzate de elemente structurale, goluri în izolație, materiale cu conductivitate termică ridicată sau detalii constructive necorespunzătoare. Exemple comune sunt balconii neizolați și colțurile clădirii.
3. Care sunt consecințele apariției punților termice?
Pot apărea condens, mucegai și deteriorarea structurii de rezistență a clădirii, scăzând durata de viață a acesteia. De asemenea, duc la un consum mai mare de energie pentru încălzire și răcire.
4. Ce materiale contribuie la formarea punților termice?
Materialele cu conductivitate termică ridicată, precum betonul armat sau metalul, favorizează formarea punților termice atunci când traversează stratul izolant. Acestea permit transferul rapid de căldură.
5. Cum pot fi remediate punțile termice?
Remedierea implică identificarea punctelor critice și implementarea soluțiilor adecvate, cum ar fi izolarea suplimentară, alegerea materialelor cu conductivitate termică scăzută și corectarea detaliilor constructive. Analiza atentă a proiectului și cunoașterea standardelor sunt esențiale.
