Invertorul solar este componenta centrală a unui sistem fotovoltaic, având rolul de a transforma curentul continuu (CC) generat de panourile solare în curent alternativ (CA), utilizabil în locuințe, clădiri comerciale sau rețeaua electrică. Dincolo de conversie, acesta acționează ca un sistem inteligent care optimizează producția de energie, monitorizează performanța sistemului și asigură protecția electrică a întregii instalații conform standardelor de siguranță.
Invertorul solar nu este un simplu transformator de curent; este un sistem inteligent care optimizează producția de energie, monitorizează performanța și asigură protecția atât a sistemului FV, cât și a rețelei electrice. De-a lungul timpului, tehnologia invertorilor a evoluat considerabil, de la modele simple cu funcționalitate limitată la dispozitive sofisticate cu capabilități de monitorizare avansată, control al reactivității și integrare în sisteme de stocare a energiei. Selectarea invertorului potrivit implică o analiză atentă a cerințelor specifice ale proiectului, a caracteristicilor panourilor solare, a consumului de energie al clădirii și a reglementărilor locale. O abordare corectă garantează o investiție rentabilă și o funcționare optimă pe termen lung a sistemului fotovoltaic.
Tipuri de Invertori Solari
Există mai multe tipuri de invertori solari, fiecare având avantaje și dezavantaje specifice, potrivite pentru diferite aplicații. Invertorul string este cel mai comun tip, conectând panourile solare în serie pentru a forma un “string” și transformând curentul continuu colectat în curent alternativ. Dimensiunile acestor invertoare sunt relativ compacte, iar costurile de achiziție sunt mai mici, fiind ideale pentru instalații rezidențiale și mici instalații comerciale. Cu toate acestea, performanța întregului string este limitată de panoul cu cea mai mică performanță, iar umbrirea parțială poate reduce semnificativ producția de energie. Un exemplu concret este utilizarea acestui tip de invertor într-un proiect de locuințe unifamiliale în București, cu o putere instalată de 5 kWp, costul invertorului fiind cuprins între 800 și 1200 Euro.
Microinvertorul reprezintă o alternativă, montându-se direct pe fiecare panou solar, transformând curentul continuu în curent alternativ la nivel individual. Această configurație elimină problemele legate de umbrirea parțială și optimizează producția de energie de la fiecare panou, crescând eficiența generală a sistemului. Dezavantajul principal este costul mai ridicat, deoarece necesită un invertor pentru fiecare panou solar. În cadrul unui proiect comercial de tip parc fotovoltaic în județul Arad, s-a optat pentru microinvertore pentru a maximiza producția de energie pe o suprafață afectată de umbrire parțială, costul total al invertorilor fiind cu aproximativ 30% mai mare decât în cazul unui sistem cu invertor string. Standardul SR EN 50549-1:2019 specifică cerințele de siguranță și performanță pentru microinvertore.
Invertorul hibrid combină funcționalitatea unui invertor solar cu cea a unui controler de încărcare, permițând integrarea sistemului FV cu baterii de stocare a energiei. Acest tip de invertor permite utilizarea energiei solare chiar și atunci când nu există lumină solară, oferind independență energetică și reducând dependența de rețeaua electrică. Costurile sunt mai mari decât cele ale invertorilor string sau microinvertorilor, dar beneficiile în termeni de fiabilitate și autonomie energetică pot justifica investiția. Un exemplu de utilizare este într-o cabană montană, unde accesul la rețeaua electrică este dificil sau costisitor, iar un invertor hibrid de 3kW, cu baterii de 5kWh, poate asigura alimentarea cu energie electrică pentru consumatori esențiali.
Caracteristici Tehnice și Performanțe
Eficiența invertorului este un parametru crucial, reprezentând procentul de energie CC transformată în energie CA. Invertoarele moderne au o eficiență cuprinsă între 95% și 98%, dar este important să se verifice curba de eficiență, deoarece aceasta poate varia în funcție de nivelul de putere. Puterea nominală a invertorului trebuie să fie dimensionată corespunzător puterii maxime a panourilor solare, ținând cont de factori precum temperatura și iradierea solară. O subdimensionare a invertorului poate duce la pierderi de energie, în timp ce o supradimensionare poate crește costurile inutile. În proiectele de construcții noi, se recomandă utilizarea invertorilor cu eficiență minimă de 96%, conform normelor de eficiență energetică.
Tensiunea de intrare și ieșire a invertorului trebuie să fie compatibile cu tensiunea panourilor solare și cu tensiunea rețelei electrice. In România, tensiunea rețelei electrice este de 230V, iar frecvența este de 50Hz. Invertoarele trebuie să respecte aceste standarde pentru a asigura o integrare sigură și eficientă în rețea. Protecția la supratensiune, supracurent și scurtcircuit este esențială pentru a proteja atât invertorul, cât și sistemul FV. Standardul SR EN 62109-1:2010 specifică cerințele de siguranță pentru invertorele conectate la rețea.
Monitorizarea performanței invertorului este crucială pentru a identifica eventualele probleme și a optimiza producția de energie. Majoritatea invertorilor moderni sunt echipați cu sisteme de monitorizare integrate, care permit accesul la date precum producția de energie, tensiunea, curentul și temperatura. Aceste date pot fi accesate prin intermediul unei aplicații mobile sau a unui portal web, oferind o imagine de ansamblu asupra performanței sistemului FV. Un exemplu practic este utilizarea unui sistem de monitorizare pentru a detecta o scădere a producției de energie într-o zi însorită, ceea ce poate indica o problemă cu un panou solar sau cu invertorul.
Considerente de Costuri și Întreținere
Costul unui invertor solar variază în funcție de tip, putere, eficiență și funcționalități. Invertoarele string sunt cele mai accesibile, cu prețuri cuprinse între 500 și 1500 Euro pentru o putere de 5kW. Microinvertorele sunt mai scumpe, cu prețuri cuprinse între 1500 și 3000 Euro pentru aceeași putere. Invertoarele hibride sunt cele mai costisitoare, cu prețuri cuprinse între 2000 și 4000 Euro pentru o putere de 3kW. Costurile de instalare trebuie de asemenea luate în considerare, acestea variind în funcție de complexitatea instalației și de costurile cu forța de muncă.
Întreținerea invertorului este relativ simplă, constând în verificarea periodică a conexiunilor electrice, curățarea ventilatoarelor și verificarea sistemului de monitorizare. Este recomandat să se efectueze o inspecție anuală de către un tehnician specializat pentru a identifica eventualele probleme și a asigura funcționarea optimă a invertorului. Durata de viață a unui invertor solar este de obicei între 10 și 15 ani, dar aceasta poate fi prelungită prin întreținere adecvată. În cazul unei defecțiuni, reparația invertorului poate fi costisitoare, iar în unele cazuri poate fi mai rentabil să se înlocuiască invertorul.
Integrarea Invertorilor în Proiecte de Construcții

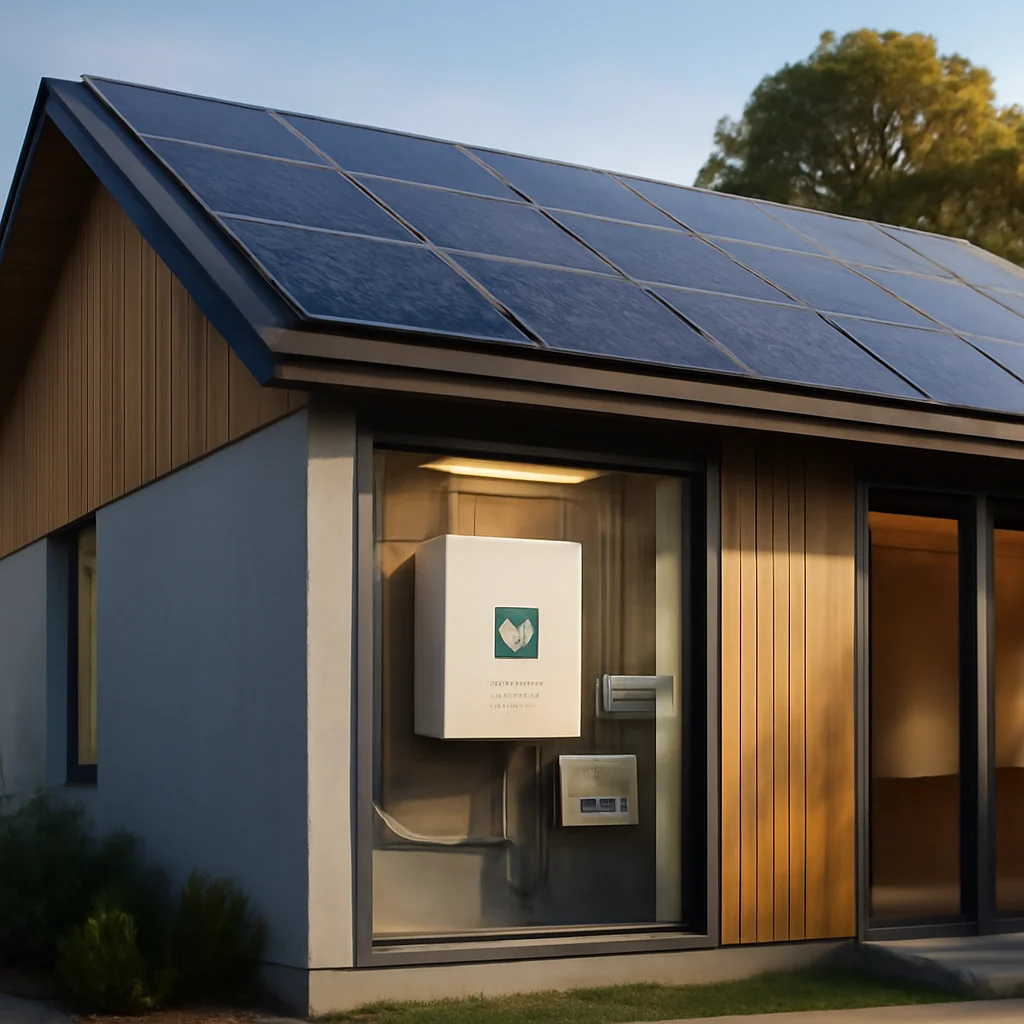

Integrarea corectă a invertorilor solari în proiectele de construcții necesită o planificare atentă și o colaborare strânsă între arhitecți, ingineri și instalatori. Locația invertorului trebuie aleasă cu grijă, ținând cont de factori precum temperatura, umiditatea și accesibilitatea pentru întreținere. Invertoarele trebuie protejate de intemperii și de razele directe ale soarelui, deoarece temperaturile ridicate pot reduce eficiența și durata de viață. Este important să se asigure o ventilație adecvată pentru a preveni supraîncălzirea invertorului.
Conform normelor de siguranță, invertorul trebuie conectat la un sistem de împământare eficient pentru a preveni electrocutarea. Cablurile electrice trebuie dimensionate corespunzător pentru a suporta curentul maxim generat de sistemul FV. În proiectele de construcții noi, se recomandă utilizarea de conductoare cu izolație dublă pentru a oferi o protecție suplimentară. Respectarea standardelor SR EN 61646-1:2017 și SR EN 61646-2:2017 este obligatorie pentru asigurarea siguranței și conformității sistemului FV.
Recomandarea arhitectului
Pentru o integrare optimă într-un proiect modern, alegerea invertorului trebuie să prioritizeze eficiența energetică (minim 96%) și compatibilitatea cu normele locale de tensiune (230V/50Hz). Recomandăm invertorul string pentru proiecte cu buget optimizat și expunere solară uniformă. În cazul clădirilor cu geometrii complexe sau zone de umbrire, microinvertorele sunt soluția tehnică superioară pentru a nu limita producția întregului sistem. Pentru proiectele care vizează autonomie energetică sau sunt situate în zone izolate, invertorul hibrid este singira opțiune viabilă datorită capacității de stocare.
Concluzie
Invertorul solar este o componentă esențială a oricărui sistem fotovoltaic, influențând direct performanța, siguranța și durata de viață a întregii instalații. Alegerea corectă a invertorului, dimensionarea adecvată și integrarea corectă în proiectele de construcții sunt cruciale pentru a maximiza beneficiile energiei solare. Arhitecții și profesioniștii din domeniul construcțiilor trebuie să aibă o înțelegere profundă a caracteristicilor tehnice, a standardelor relevante și a considerentelor de costuri pentru a lua decizii informate și a asigura o investiție rentabilă.
În viitor, ne putem aștepta la evoluții tehnologice care vor duce la invertori mai eficienți, mai inteligenți și mai ușor de integrat în sistemele de gestionare a energiei din clădiri. Integrarea cu tehnologii de stocare a energiei, cu sisteme de automatizare a clădirilor și cu rețelele electrice inteligente va deveni din ce în ce mai importantă, contribuind la crearea unor clădiri mai sustenabile și mai eficiente energetic. Continuarea educației și a formării profesionale în domeniul energiei solare este esențială pentru a fi la curent cu cele mai recente inovații și pentru a putea oferi soluții optime pentru clienți.
Întrebări Frecvente
1. Ce face un invertor solar?
Invertorul solar transformă curentul continuu (CC) produs de panourile solare în curent alternativ (CA), care poate fi utilizat în locuințe, clădiri sau rețeaua electrică. Este componenta centrală a oricărui sistem fotovoltaic.
2. Care sunt principalele tipuri de invertoare solare?
Cele mai comune tipuri sunt invertorul string, care conectează panourile în serie, și microinvertorul, care se montează pe fiecare panou individual. Alegerea depinde de specificul instalației și de necesități.
3. Cum afectează umbrirea performanța unui invertor string?
Umbrirea parțială a unui panou poate reduce semnificativ producția de energie a întregului string, deoarece performanța este limitată de panoul cu cea mai mică eficiență.
4. Cât costă un invertor solar pentru o locuință?
Pentru o instalație rezidențială de 5 kWp, costul unui invertor string poate varia între 800 și 1200 Euro, dar prețul depinde de producător și specificații.
5. De ce este importantă alegerea corectă a invertorului solar?
Alegerea corectă asigură performanța, siguranța și durata de viață a întregului sistem fotovoltaic. O analiză atentă a cerințelor proiectului garantează o investiție rentabilă.
