Introducerea unui sistem de ventilare cu recuperare de căldură (VRC) într-un proiect de construcție reprezintă o decizie strategică ce influențează direct calitatea aerului interior, eficiența energetică a clădirii și confortul ocupanților. Dincolo de simpla asigurare a unui flux de aer proaspăt, VRC-ul optimizează consumul de energie prin recuperarea căldurii din aerul viciat evacuat, preîncălzind aerul proaspăt introdus. Această abordare ingenioasă minimizează pierderile de căldură, reducând semnificativ necesarul de energie pentru încălzire, mai ales în lunile reci. Articolul de față oferă o analiză detaliată a sistemelor VRC, adresată arhitecților, cu scopul de a facilita integrarea eficientă a acestora în diverse tipuri de proiecte.
Sistemele VRC nu sunt doar o cerință din ce în ce mai frecventă în proiectele moderne, impusă de reglementările privind eficiența energetică, ci și o componentă esențială a unei clădiri sănătoase. Aerul interior poate fi de 2 până la 5 ori mai poluat decât aerul exterior, conținând compuși organici volatili (COV), particule fine și alergeni, generate de materiale de construcție, mobilier, activități umane și sisteme de încălzire. O ventilație adecvată, cu recuperare de căldură, elimină aceste impurități, îmbunătățind calitatea vieții și reducând riscul de probleme de sănătate. Implementarea corectă a unui sistem VRC necesită o înțelegere profundă a principiilor de funcționare, a tipurilor de echipamente disponibile și a cerințelor specifice ale fiecărui proiect.
Principiile de Funcționare ale Sistemelor VRC

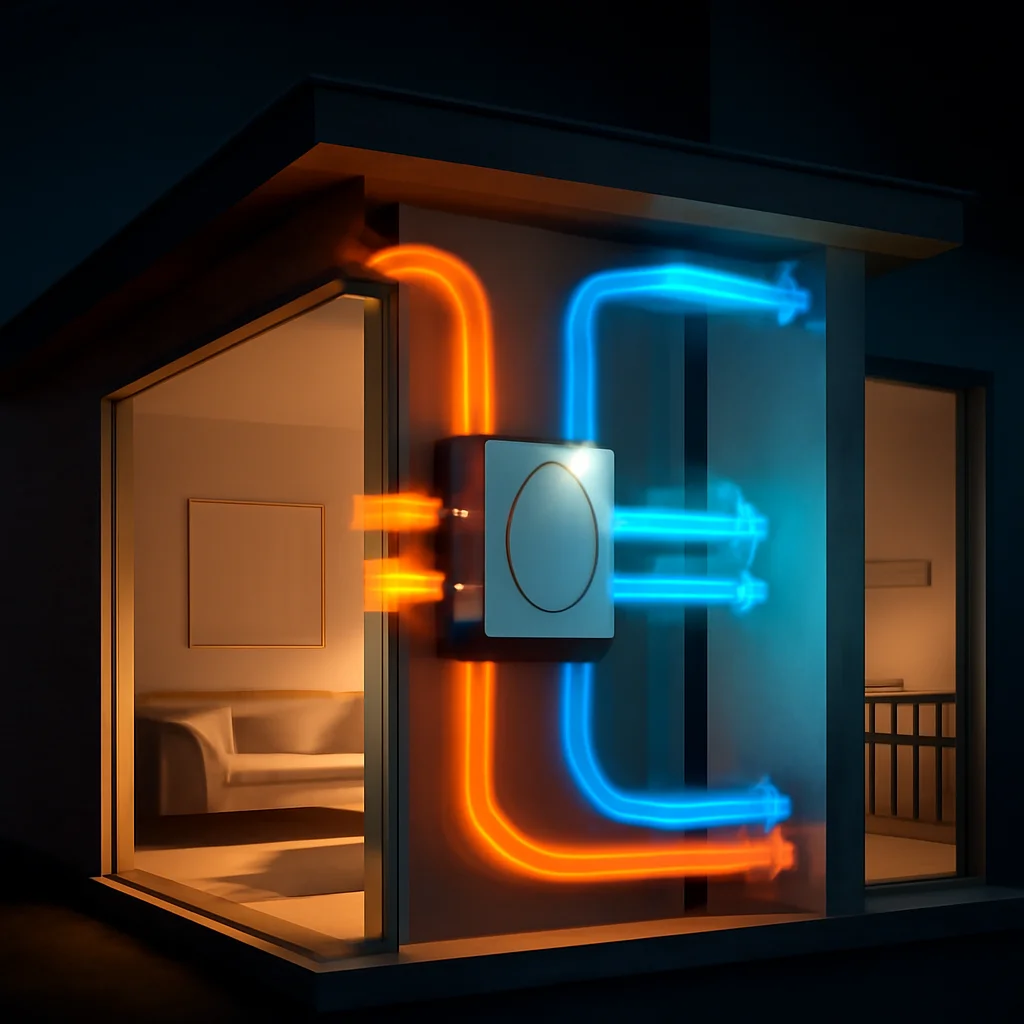

La baza funcționării sistemelor VRC stă un schimbător de căldură, elementul central care transferă energia termică dintre aerul viciat evacuat și aerul proaspăt introdus. Există două tipuri principale de schimbătoare de căldură utilizate în sistemele VRC: cele cu plăci și cele rotative. Schimbătoarele de căldură cu plăci, mai comune și mai eficiente, utilizează o rețea de plăci metalice separate, prin care trec cele două fluxuri de aer fără a se amesteca. Aerul cald cedează căldură plăcilor, care la rândul lor încălzesc aerul proaspăt. Eficiența acestor schimbătoare poate ajunge până la 95%, în funcție de model și condițiile de operare. Dimensiunile unui astfel de schimbător variază considerabil, de la unități compacte pentru locuințe individuale, până la echipamente de mari dimensiuni pentru clădiri comerciale.
Schimbătoarele de căldură rotative, pe de altă parte, utilizează un rotor care se rotește continuu, preluând căldură de la aerul viciat și transferând-o aerului proaspăt. Acestea sunt mai puțin eficiente decât cele cu plăci, cu o eficiență de recuperare de până la 80%, dar pot fi mai potrivite pentru aplicații cu umiditate ridicată, deoarece pot transfera și umiditate. Un aspect important de luat în considerare este necesitatea unei întrețineri regulate a rotorului pentru a preveni acumularea de praf și contaminanți. Conform standardului SR EN 308, eficiența recuperării de căldură trebuie testată și certificată pentru a asigura performanța declarată a echipamentului.
Un sistem VRC complet include, pe lângă schimbătorul de căldură, ventilatoare pentru extragerea aerului viciat și introducerea aerului proaspăt, filtre pentru purificarea aerului, canale de distribuție și un sistem de control automat. Ventilația corectă necesită dimensionarea corespunzătoare a ventilatoarelor și a canalelor, în funcție de volumul clădirii, numărul de persoane și cerințele de ventilație specifice. Filtrele, de obicei de tip G3 sau G4 pentru prefiltrare și F7 sau F9 pentru filtrare fină, trebuie schimbate periodic pentru a menține calitatea aerului și eficiența sistemului. Costul unui sistem VRC complet poate varia între 5.000 și 20.000 de euro, în funcție de dimensiunea clădirii și complexitatea instalației.
Tipuri de Sisteme VRC și Aplicații
Există mai multe tipuri de sisteme VRC disponibile pe piață, fiecare cu avantaje și dezavantaje specifice. Sistemele centralizate sunt cele mai comune pentru clădiri mari, cum ar fi birouri, hoteluri și centre comerciale. Acestea utilizează un singur echipament VRC care ventilează întreaga clădire prin intermediul unei rețele extinse de canale. Avantajul principal este eficiența energetică și costurile de operare reduse pe termen lung, dar investiția inițială poate fi semnificativă. Sistemele descentralizate, pe de altă parte, sunt potrivite pentru locuințe individuale sau clădiri mici. Acestea utilizează unități VRC individuale instalate în fiecare cameră sau zonă, oferind un control mai precis al ventilației și reducând pierderile de energie în canalele lungi.
Un exemplu practic de implementare a unui sistem VRC centralizat poate fi observat în clădirea de birouri Green Court din București, certificată LEED Gold. Sistemul VRC asigură o ventilație eficientă și o calitate superioară a aerului interior, contribuind la reducerea consumului de energie și la crearea unui mediu de lucru confortabil. Un proiect de locuințe individuale care utilizează un sistem VRC descentralizat este reprezentat de casele pasive construite în diverse zone din România, unde sistemele VRC sunt integrate cu alte tehnologii de eficiență energetică, cum ar fi izolarea termică superioară și panourile solare. Conform normei NP 118-1, sistemele de ventilație trebuie proiectate astfel încât să asigure un debit de aer proaspăt suficient pentru a menține o concentrație adecvată de CO2 și a preveni acumularea de umiditate.
Aspecte de Execuție și Instalare
Instalarea unui sistem VRC necesită o planificare atentă și o execuție corectă pentru a asigura performanța optimă și a evita problemele ulterioare. În primul rând, este esențial să se realizeze o analiză detaliată a clădirii, luând în considerare orientarea, izolația termică, numărul de persoane și cerințele specifice de ventilație. Dimensionarea corectă a echipamentului VRC și a canalelor de distribuție este crucială pentru a asigura un flux de aer adecvat și a minimiza pierderile de presiune. Canalele de aer trebuie izolate termic pentru a preveni condensul și pierderile de căldură.
Un aspect important este integrarea sistemului VRC cu sistemul de încălzire și răcire al clădirii. Controlul automat al sistemului VRC trebuie configurat astfel încât să optimizeze recuperarea de căldură și să minimizeze consumul de energie. Este recomandabil să se utilizeze senzori de umiditate și CO2 pentru a regla debitul de aer proaspăt în funcție de necesități. Conform SR EN 16798-3, sistemele de ventilație trebuie testate și echilibrate pentru a asigura performanța declarată și a identifica eventualele probleme. Costurile de instalare pot varia între 1.000 și 5.000 de euro, în funcție de complexitatea proiectului și de tipul de sistem VRC ales.
Întreținere și Costuri de Operare
Întreținerea regulată a sistemului VRC este esențială pentru a asigura performanța optimă și a prelungi durata de viață a echipamentului. Filtrele trebuie schimbate periodic, de obicei la fiecare 3-6 luni, în funcție de calitatea aerului și de gradul de utilizare. Schimbătorul de căldură trebuie curățat periodic pentru a preveni acumularea de praf și contaminanți. Ventilatoarele trebuie verificate și lubrifiate pentru a asigura funcționarea silențioasă și eficientă.
Costurile de operare ale unui sistem VRC sunt relativ scăzute, deoarece consumul de energie este minimizat prin recuperarea de căldură. Costurile de întreținere includ cheltuielile cu înlocuirea filtrelor, curățarea schimbătorului de căldură și verificarea ventilatoarelor. Un sistem VRC bine întreținut poate reduce semnificativ costurile de încălzire și răcire ale clădirii, contribuind la un confort termic optim și la o calitate superioară a aerului interior. Comparativ cu sistemele de ventilație convenționale, care evacuează aerul cald fără a recupera căldura, sistemele VRC pot reduce consumul de energie cu până la 70%.
Concluzie
Integrarea sistemelor de ventilație cu recuperare de căldură reprezintă o investiție inteligentă pentru orice proiect de construcție modern, oferind beneficii semnificative în ceea ce privește eficiența energetică, calitatea aerului interior și confortul ocupanților. De la clădiri rezidențiale la spații comerciale și industriale, sistemele VRC pot fi adaptate pentru a răspunde cerințelor specifice ale fiecărui proiect. O planificare atentă, o execuție corectă și o întreținere regulată sunt esențiale pentru a asigura performanța optimă și a maximiza beneficiile pe termen lung.
Ca arhitecți, avem responsabilitatea de a promova soluții sustenabile și eficiente energetic. Sistemele VRC nu sunt doar o componentă tehnică, ci și un element cheie al unei clădiri sănătoase și confortabile. Prin înțelegerea principiilor de funcționare, a tipurilor de echipamente disponibile și a cerințelor specifice ale fiecărui proiect, putem integra eficient sistemele VRC în proiectele noastre, contribuind la crearea unui mediu construit mai sustenabil și mai prietenos cu mediul. Prin respectarea standardelor și normelor în vigoare, precum SR EN și NP, putem garanta performanța și fiabilitatea sistemelor VRC pe termen lung.
Întrebări Frecvente
1. Ce este ventilația cu recuperare de căldură (VRC)?
VRC este un sistem de ventilație care recuperează căldura din aerul viciat evacuat și o folosește pentru a preîncălzi aerul proaspăt introdus. Astfel, se reduce consumul de energie pentru încălzire și se îmbunătățește calitatea aerului interior.
2. Care sunt principalele tipuri de schimbătoare de căldură utilizate în sistemele VRC?
Există două tipuri principale: cele cu plăci și cele rotative. Schimbătoarele cu plăci sunt mai eficiente (până la 95%), iar cele rotative sunt potrivite pentru medii cu umiditate ridicată, dar au o eficiență mai mică (până la 80%).
3. De ce este importantă ventilația cu recuperare de căldură pentru sănătate?
Aerul interior poate fi mai poluat decât cel exterior, conținând substanțe nocive. VRC elimină aceste impurități, reducând riscul de probleme de sănătate și îmbunătățind calitatea vieții.
4. Cum funcționează, în esență, un schimbător de căldură cu plăci?
Aerul cald cedează căldură plăcilor metalice, care transferă căldura aerului proaspăt care trece prin ele. Cele două fluxuri de aer nu se amestecă, asigurând un transfer eficient de căldură.
5. Este necesară întreținerea sistemelor VRC?
Schimbătoarele de căldură rotative necesită întreținere regulată a rotorului pentru a preveni acumularea de praf și contaminanți. Deși nu este specificat în articol, se presupune că și cele cu plăci necesită verificări periodice.
