Realizarea unui studiu geotehnic presupune patru etape principale: planificarea și investigarea preliminară, executarea forajelor pentru prelevarea probelor, efectuarea încercărilor de laborator și analiza datelor pentru elaborarea raportului final. Acest proces permite determinarea capacității portante a terenului, identificarea nivelului pânzei freatice și stabilirea tipului optim de fundații, asigurând siguranța structurală a construcției și optimizarea costurilor de execuție.
Studiul) geotehnic nu este doar o cerință legală, ci o necesitate inginerească, deoarece oferă informații esențiale despre proprietățile terenului de fundare. Aceste informații includ caracteristicile geologice, hidrologice, mecanice și chimice ale solului și rocilor, precum și nivelul pânzei freatice. Un studiu bine executat permite evaluarea capacității portante a terenului, a riscului de tasare, a potențialului de lichefiere, a stabilității taluzelor și a altor factori critici pentru siguranța și durabilitatea construcției. În plus, ajută la optimizarea proiectului din punct de vedere al costurilor, prin alegerea celei mai adecvate soluții de fundare.
Realizarea unui studiu geotehnic implică o colaborare strânsă între arhitect, inginer structurist și specialistul geotehnic. Arhitectul trebuie să furnizeze informații despre amplasamentul construcției, dimensiunile și greutatea estimată a structurii, precum și cerințele specifice ale proiectului. Inginerul structurist va utiliza datele obținute din studiul geotehnic pentru a dimensiona corect elementele de fundare. Specialistul geotehnic este responsabil de planificarea, executarea și interpretarea investigațiilor de teren, precum și de elaborarea raportului geotehnic.
1. Etapa de Planificare și Investigare Preliminară
Planificarea unui studiu geotehnic începe cu analiza documentației existente despre amplasament, cum ar fi hărți geologice, studii anterioare, rapoarte de investigații de teren și informații despre infrastructura subterană. Această analiză preliminară permite identificarea potențialelor probleme geotehnice și stabilirea obiectivelor investigației. În funcție de complexitatea proiectului și de caracteristicile terenului, se va stabili un program detaliat de investigații, incluzând tipul și numărul de foraje, adâncimea de investigare și metodele de testare de laborator. Costurile pentru această etapă pot varia între 500 și 2000 de euro, în funcție de complexitate.
Investigarea preliminară include recunoașterea terenului prin vizite la fața locului, evaluarea condițiilor hidrogeologice și identificarea zonelor cu potențial de risc (de exemplu, alunecări de teren, inundații). Se realizează, de asemenea, o analiză a istoricului amplasamentului, pentru a identifica eventualele probleme geotehnice anterioare. Standardul SR EN 1997-1 (Eurocod 7) oferă recomandări generale privind investigarea geotehnică și evaluarea riscurilor geotehnice. Această etapă este crucială pentru a evita surprize neplăcute în timpul execuției lucrărilor.
În funcție de rezultatele investigării preliminare, se poate decide realizarea unor investigații suplimentare, cum ar fi sondaje geofizice (rezistivitate electrică, seismică de refracție) sau teste de infiltrare. Aceste investigații pot oferi informații suplimentare despre structura subterană și proprietățile hidrogeologice ale terenului. Sondajele geofizice pot identifica zone cu cavități subterane sau cu variații mari ale proprietăților solului.
2. Foraje și Încercări de Laborator
Forajele reprezintă cea mai importantă metodă de investigare a terenului, deoarece permit prelevarea de probe de sol și rocă pentru analize de laborator. Numărul și adâncimea forajelor se stabilesc în funcție de dimensiunile și complexitatea proiectului, precum și de variabilitatea geologica a terenului. În general, se recomandă realizarea de foraje la intervale regulate pe întreaga suprafață a amplasamentului, precum și în zonele cu potențial de risc. Costul unui foraj poate varia între 150 și 500 de euro/metru liniar, în funcție de adâncime și de tipul terenului.
În timpul forajelor, se înregistrează cu atenție litologia straturilor de sol și rocă, precum și nivelul pânzei freatice. Se prelevează probe nedisturbate de sol pentru încercări de laborator, cum ar fi determinarea conținutului de apă, a limitei lichide și plastice, a densității, a gradului de compactare și a rezistenței la forfecare. SR EN ISO 17892-1 și SR EN ISO 17892-2 specifică metodele de prelevare a probelor nedisturbate de sol.
Încercările de laborator sunt esențiale pentru determinarea proprietăților mecanice ale solului și rocii, cum ar fi rezistența la compresiune simplă, rezistența la tracțiune, modulul de elasticitate și coeficientul de permeabilitate. Aceste proprietăți sunt utilizate de inginerul structurist pentru a dimensiona corect elementele de fundare. Costurile pentru încercările de laborator pot varia între 50 și 200 de euro/probă, în funcție de tipul încercării.
3. Analiza Datelor și Elaborarea Raportului Geotehnic
Analiza datelor obținute din foraje și încercări de laborator implică interpretarea informațiilor geologice, hidrogeologice și mecanice, precum și evaluarea capacității portante a terenului și a riscului de tasare. Se determină parametrii de rezistență ai solului și rocii, precum și nivelul pânzei freatice. Această analiză se realizează de către specialistul geotehnic, utilizând metode de calcul și software specializat.
Raportul geotehnic este documentul final al studiului geotehnic și trebuie să conțină o descriere detaliată a amplasamentului, a metodelor de investigare utilizate, a rezultatelor investigațiilor de teren și de laborator, precum și a recomandărilor pentru proiectarea și execuția fundațiilor. Raportul trebuie să includă, de asemenea, o evaluare a riscurilor geotehnice și a măsurilor de prevenire și protecție. SR EN 1997-2 (Eurocod 7) stabilește cerințele minime pentru conținutul și formatul raportului geotehnic. Costul elaborării raportului geotehnic poate varia între 1000 și 5000 de euro, în funcție de complexitatea proiectului.
4. Soluții de Fundare și Considerente de Cost

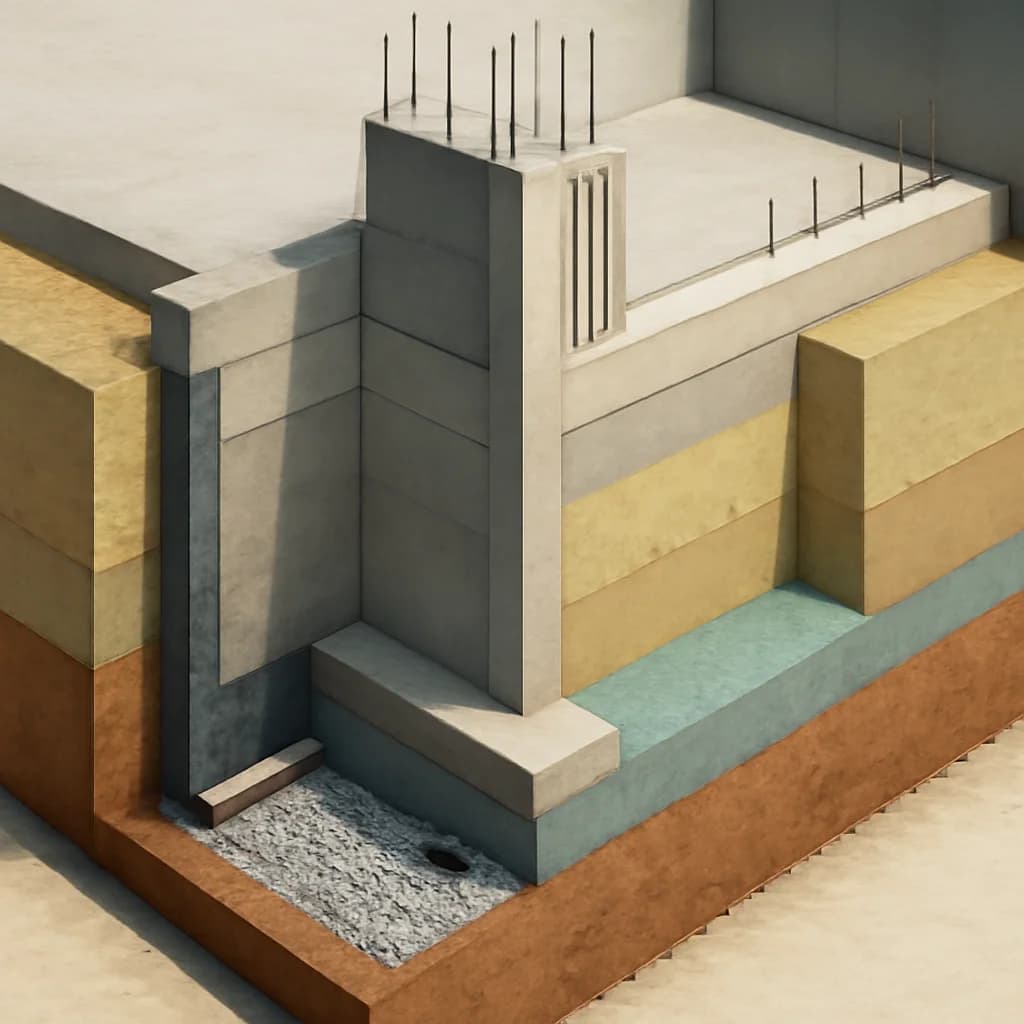

Pe baza raportului geotehnic, se pot alege diverse soluții de fundare, cum ar fi fundații directe (fundatii superficiale) sau fundații indirecte (piloni, piloți). Fundațiile directe sunt adecvate pentru terenuri cu capacitate portantă suficientă și cu risc redus de tasare. Fundațiile indirecte sunt utilizate în cazul terenurilor slabe sau instabile, sau atunci când încărcările structurii sunt mari. Alegerea soluției optime de fundare depinde de proprietățile terenului, de dimensiunile și greutatea structurii, precum și de considerente economice.
Costurile pentru diferite soluții de fundare pot varia semnificativ. Fundațiile directe sunt, în general, mai ieftine decât fundațiile indirecte. Costul unei fundații directe poate varia între 50 și 150 euro/metru pătrat, în timp ce costul unui pilon poate varia între 200 și 500 de euro/metru liniar. În plus, trebuie luate în considerare costurile pentru excavare, transportul materialelor și manopera.
5. Monitorizarea Geotehnică și Întreținerea Fundațiilor
În timpul execuției lucrărilor, este important să se efectueze o monitorizare geotehnică atentă, pentru a verifica dacă proprietățile terenului corespund celor anticipate în raportul geotehnic. Se pot realiza măsurători ale deplasărilor terenului, ale nivelului pânzei freatice și ale presiunilor în sol. În cazul depistării unor anomalii, se pot lua măsuri corective pentru a preveni probleme structurale.
Întreținerea fundațiilor este importantă pentru a asigura durabilitatea construcției pe termen lung. Se recomandă efectuarea de inspecții periodice pentru a identifica eventualele deteriorări sau deformări ale fundațiilor. În cazul depistării unor probleme, se pot efectua reparații sau consolidări pentru a restabili capacitatea portantă a fundațiilor. Costurile pentru monitorizarea geotehnică și întreținerea fundațiilor pot varia în funcție de complexitatea proiectului și de frecvența inspecțiilor.
În concluzie, studiul geotehnic este o etapă esențială în procesul de proiectare și construcție, care nu trebuie neglijată. Un studiu bine executat oferă informații valoroase despre proprietățile terenului, ajutând la alegerea celei mai adecvate soluții de fundare și la asigurarea siguranței și durabilității construcției. Colaborarea strânsă între arhitect, inginer structurist și specialistul geotehnic este crucială pentru succesul proiectului.
Investiția într-un studiu geotehnic complet și de calitate se amortizează pe termen lung prin evitarea costurilor suplimentare generate de probleme structurale și prin asigurarea unei construcții sigure și durabile. Ignorarea acestei etape poate duce la consecințe grave, atât financiare, cât și umane. Prin urmare, este imperativ ca arhitecții să acorde o atenție deosebită studiului geotehnic și să colaboreze cu specialiști competenți pentru a asigura succesul proiectelor lor.
Recomandarea arhitectului
Pentru a evita costurile suplimentare în timpul șantierului, recomandăm ca studiul geotehnic să fie realizat în strânsă colaborare între arhitect, inginer structurist și specialistul geotehnic încă din faza de concept. Este esențial să nu tratați acest document doar ca pe o formalitate legală, ci ca pe un instrument de optimizare. Verificați ca raportul final să respecte standardul SR EN 1997-2 (Eurocod 7) și să includă recomandări clare privind măsurile de protecție împotriva riscurilor identificate, precum infiltrațiile sau instabilitatea taluzelor.
Întrebări Frecvente
1. Ce este un studiu geotehnic și de ce este important?
Un studiu geotehnic analizează proprietățile terenului pe care se va construi, oferind informații esențiale pentru siguranța și durabilitatea construcției. Ignorarea acestui studiu poate duce la probleme structurale grave și costuri suplimentare.
2. Ce informații oferă un studiu geotehnic?
Studiul geotehnic oferă date despre caracteristicile geologice, hidrologice, mecanice și chimice ale solului și rocilor, precum și nivelul pânzei freatice. Aceste informații ajută la evaluarea capacității portante a terenului și a riscurilor asociate.
3. Cine este implicat în realizarea unui studiu geotehnic?
Realizarea unui studiu geotehnic implică colaborarea dintre arhitect, inginer structurist și specialistul geotehnic. Fiecare are un rol specific în furnizarea informațiilor, dimensionarea structurii și interpretarea datelor.
4. Cât costă o etapă de planificare și investigare preliminară a unui studiu geotehnic?
Costurile pentru etapa de planificare și investigare preliminară pot varia între 500 și 2000 de euro, depinzând de complexitatea proiectului și de caracteristicile terenului. Această etapă include analiza documentației existente și recunoașterea terenului.
5. La ce ajută studiul geotehnic din punct de vedere al costurilor?
Studiul geotehnic ajută la optimizarea costurilor prin alegerea celei mai adecvate soluții de fundare. Un studiu bine executat poate preveni cheltuieli suplimentare cauzate de probleme structurale ulterioare.
