Coordonarea instalațiilor cu arhitectura presupune integrarea tehnică a sistemelor electrice, HVAC și sanitare în designul clădirii pentru a optimiza performanța și costurile. Procesul implică planificarea traseelor de cabluri și conducte, utilizarea modelării BIM pentru detectarea conflictelor și colaborarea strânsă între arhitect și ingineri. O coordonare riguroasă previne modificările costisitoare în timpul construcției și asigură eficiența energetică și confortul utilizatorilor pe termen lung.
Complexitatea clădirilor moderne, cu cerințe tot mai mari de eficiență energetică, automatizare și sustenabilitate, impune o abordare integrată încă din faza de proiectare. Arhitecții trebuie să înțeleagă profund cerințele tehnice ale instalațiilor și să colaboreze strâns cu inginerii specializați pentru a găsi soluții optime. Această colaborare trebuie să se extindă și la alți consultanți, cum ar fi cei specializați în acustică, iluminat și siguranță la incendiu, pentru a asigura o abordare holistică a proiectului. Astăzi, utilizarea modelării informaționale a clădirilor (BIM) devine din ce în ce mai crucială pentru o coordonare eficientă și pentru detectarea timpurie a potențialelor conflicte.
Sisteme Electrice și Iluminat: Integrare Funcțională și Estetică
Sistemele electrice reprezintă coloana vertebrală a oricărei clădiri moderne, furnizând energie pentru iluminat, echipamente, sisteme de ventilație și automatizare. Integrarea acestor sisteme în arhitectură necesită o planificare atentă a traseelor cablurilor, a poziționării tablourilor electrice și a corpurilor de iluminat. Dimensiunile tablourilor electrice, conform SR EN 61439, variază considerabil în funcție de puterea necesară, de la panouri mici pentru locuințe (cost estimativ 500-1500 RON) până la panouri mari pentru clădiri comerciale (cost estimativ 5000-20000 RON). Traseele cablurilor trebuie integrate în pereți, planșee sau plafon, evitând coliziunile cu alte instalații.
Iluminatul joacă un rol crucial nu numai în asigurarea vizibilității, dar și în crearea atmosferei și în evidențierea elementelor arhitecturale. Alegerea corpurilor de iluminat trebuie făcută în concordanță cu stilul arhitectural și cu cerințele funcționale ale spațiilor. Tehnologiile LED oferă o eficiență energetică superioară și o durată de viață mai lungă decât sursele de iluminat tradiționale, dar pot fi mai costisitoare inițial (cost per corp de iluminat LED: 50-500 RON vs. 20-100 RON pentru un corp de iluminat fluorescent). Normele NP EN 12464-1 stabilesc cerințele de iluminare pentru diferite tipuri de spații, asigurând confortul vizual și reducerea oboselii.
Un exemplu practic este integrarea iluminatului ambiental în tavanul fals, folosind benzi LED pentru a crea efecte de lumină difuză și pentru a evidenția elemente decorative. Această soluție necesită o coordonare atentă cu structura tavanului fals și cu sistemele de ventilație pentru a evita supraîncălzirea componentelor. O alternativă este utilizarea spoturilor încastrate, care oferă o lumină mai direcțională și pot fi ajustate pentru a accentua anumite zone. Dezavantajul acestei soluții este dificultatea de a schimba sau repara spoturile încastrate în viitor.
Sisteme de Încălzire, Ventilație și Climatizare (HVAC)

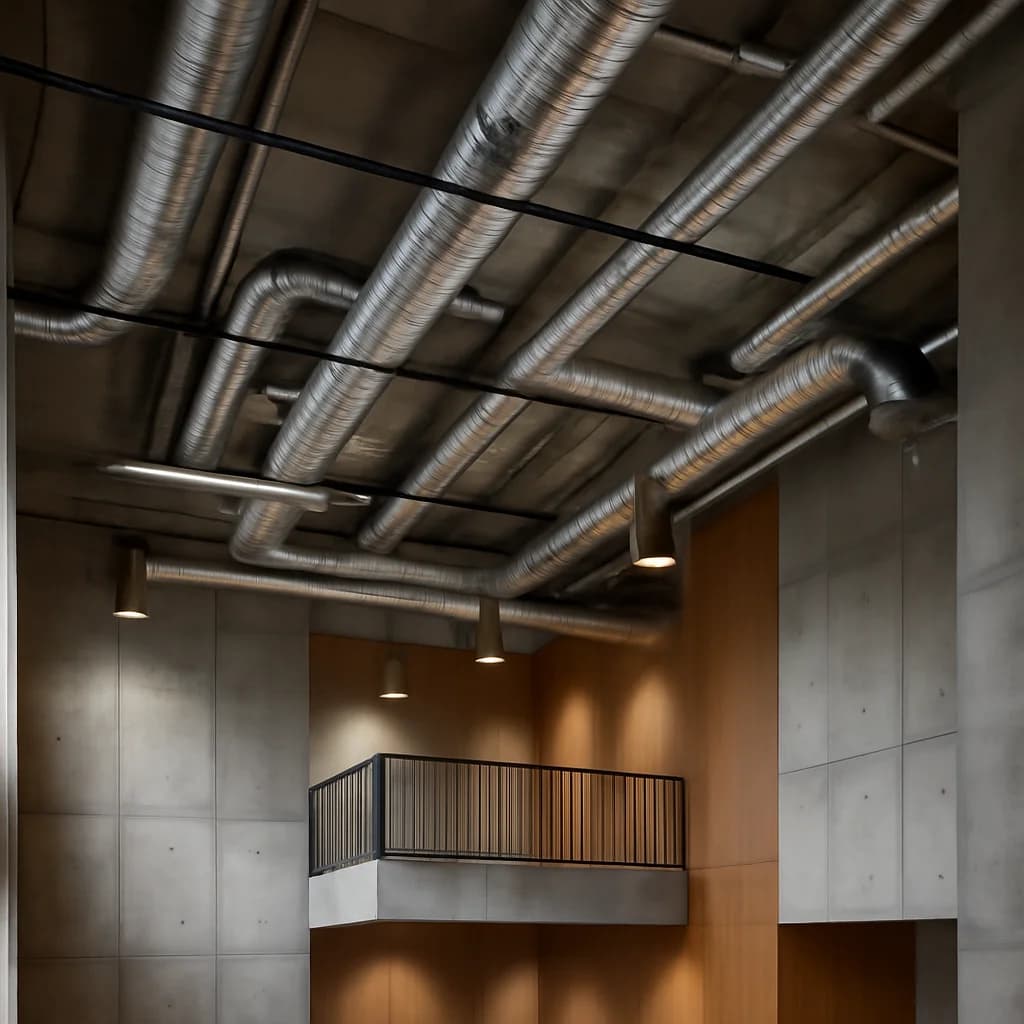

Sistemele HVAC sunt responsabile pentru asigurarea confortului termic și a calității aerului în interiorul clădirilor. Integrarea acestor sisteme în arhitectură este adesea complexă, implicând amplasarea unităților interioare și exterioare, a conductelor de aer și a sistemelor de distribuție a apei calde și reci. Dimensiunile unităților exterioare, conform SR EN 14511, pot varia semnificativ în funcție de capacitatea necesară, de la unități compacte pentru apartamente (cost estimativ 3000-8000 RON) până la unități mari pentru clădiri comerciale (cost estimativ 15000-50000 RON). Conductele de aer trebuie integrate în spațiile tehnice sau în tavanul fals, evitând obstrucționarea spațiului util.
Alegerea sistemului HVAC depinde de o serie de factori, cum ar fi dimensiunea clădirii, climatul local, cerințele de eficiență energetică și bugetul disponibil. Pompele de căldură reprezintă o alternativă ecologică la sistemele tradiționale de încălzire și răcire, utilizând energia geotermală sau aeriană pentru a produce căldură sau frig (cost estimativ 10000-30000 RON pentru o pompă de căldură pentru o casă). Sistemele de ventilație cu recuperare de căldură (VMC) permit recuperarea unei părți din căldura din aerul evacuat, reducând consumul de energie (cost estimativ 5000-15000 RON pentru un sistem VMC).
Un exemplu practic este integrarea sistemelor de ventilație în fațadele ventilate, care permit circulația aerului între stratul de izolație termică și stratul exterior al fațadei. Această soluție asigură o ventilație naturală eficientă și previne formarea condensului. Dezavantajul acestei soluții este complexitatea execuției și costurile mai mari. O alternativă este utilizarea sistemelor de ventilație forțată, care sunt mai ușor de instalat, dar pot consuma mai multă energie.
Instalații Sanitare: Eficiență și Accesibilitate
Instalațiile sanitare includ sistemele de alimentare cu apă potabilă, de evacuare a apelor uzate și de încălzire a apei. Integrarea acestor sisteme în arhitectură necesită o planificare atentă a traseelor conductelor, a poziționării obiectelor sanitare și a sistemelor de ventilare. Conform SR EN 1717, conductele de apă potabilă trebuie realizate din materiale certificate, care nu afectează calitatea apei. Diametrele conductelor trebuie dimensionate corect pentru a asigura un debit adecvat și pentru a evita pierderile de presiune.
Alegerea obiectelor sanitare trebuie făcută în concordanță cu stilul arhitectural și cu cerințele funcționale ale spațiilor. Toaletele cu consum redus de apă (dual flush) contribuie la reducerea consumului de apă (cost estimativ 500-2000 RON). Bateriile cu senzori automatizează utilizarea apei și reduc risipa (cost estimativ 300-1000 RON). Sistemele de recuperare a apei pluviale pot fi utilizate pentru irigarea grădinilor sau pentru alimentarea toaletelor, reducând consumul de apă potabilă (cost estimativ 2000-10000 RON).
Un exemplu practic este integrarea instalațiilor sanitare în pereții despărțitori, pentru a economisi spațiu și pentru a simplifica întreținerea. Această soluție necesită o coordonare atentă cu structura pereților și cu sistemele de ventilație. O alternativă este utilizarea instalațiilor sanitare modulare, care pot fi montate și demontate ușor. Dezavantajul acestei soluții este costul mai mare.
Sisteme de Securitate: Integrare Discretă și Eficientă
Sistemele de securitate includ sistemele de detectare a incendiilor, de alarmare împotriva efracției și de control acces. Integrarea acestor sisteme în arhitectură necesită o planificare atentă a poziționării senzorilor, a camerelor de supraveghere și a sistemelor de control acces. Conform SR EN 54, sistemele de detectare a incendiilor trebuie să respecte standarde stricte de performanță și fiabilitate. Senzorii de fum și de căldură trebuie amplasați în zone strategice, pentru a detecta rapid incendiile.
Alegerea sistemului de securitate depinde de nivelul de risc și de cerințele de securitate ale clădirii. Sistemele de supraveghere video cu înregistrare digitală oferă o protecție eficientă împotriva efracției și a vandalismului (cost estimativ 2000-10000 RON). Sistemele de control acces cu cititoare de carduri sau cu amprente digitale permit controlul accesului în clădire (cost estimativ 1000-5000 RON). Sistemele de alarmare conectate la o centrală de monitorizare asigură o intervenție rapidă în caz de urgență.
Un exemplu practic este integrarea camerelor de supraveghere în corpurile de iluminat, pentru a minimiza impactul vizual și pentru a asigura o supraveghere discretă. Această soluție necesită o coordonare atentă cu sistemul de iluminat și cu sistemul de alimentare cu energie electrică. O alternativă este utilizarea camerelor de supraveghere ascunse, care sunt mai greu de detectat, dar pot ridica probleme de confidențialitate.
Recomandarea arhitectului
Pentru a evita erorile de execuție și costurile neprevăzute, recomandăm implementarea modelării informaționale a clădirilor (BIM) încă din faza de proiectare. Este esențial ca inginerii specializați pe instalații să fie implicați proactiv în procesul de co-creație, nu doar să adapteze sistemele la un design finalizat. Verificați cu atenție intersecția dintre conductele de ventilație și structura tavanului fals pentru a preveni compromiterea esteticii interioare sau supraîncălzirea componentelor.
Concluzie: O Abordare Integrată pentru un Proiect de Succes
Coordonarea instalațiilor cu arhitectura este un proces complex, care necesită o colaborare strânsă între arhitecți, ingineri și alți consultanți. Utilizarea tehnologiilor moderne, cum ar fi BIM, facilitează această colaborare și permite detectarea timpurie a potențialelor conflicte. O abordare integrată, care include o analiză detaliată a nevoilor clădirii și a contextului său, este esențială pentru a asigura un proiect de succes. Investiția în coordonare în faza de proiectare se traduce în economii semnificative în timpul construcției și în reducerea costurilor de operare pe termen lung.
Ignorarea acestei coordonări duce frecvent la modificări costisitoare în timpul construcției, funcționare ineficientă a clădirii și chiar probleme de siguranță. Prin urmare, este crucial ca arhitecții să înțeleagă profund cerințele tehnice ale instalațiilor și să colaboreze strâns cu inginerii specializați pentru a găsi soluții optime. O clădire bine coordonată nu este doar estetic plăcută, ci și funcțională, durabilă și eficientă energetic, oferind confort și siguranță utilizatorilor săi. O atenție deosebită trebuie acordată respectării standardelor și normelor românești relevante, asigurând conformitatea cu reglementările în vigoare și garantând calitatea și siguranța instalațiilor.
Întrebări Frecvente
1. De ce este importantă coordonarea instalațiilor cu arhitectura?
Coordonarea asigură o clădire durabilă, funcțională și estetic plăcută, optimizând performanța, reducând costurile și asigurând confortul utilizatorilor. Ignorarea acestei coordonări poate duce la modificări costisitoare și probleme de siguranță.
2. Ce rol joacă BIM în procesul de coordonare?
Modelarea informațională a clădirilor (BIM) este crucială pentru o coordonare eficientă, permițând detectarea timpurie a potențialelor conflicte între instalații și arhitectură. BIM facilitează o colaborare mai bună și o vizualizare clară a proiectului.
3. Cât costă un tablou electric și de ce depinde prețul?
Un tablou electric poate costa între 500-1500 RON pentru locuințe și 5000-20000 RON pentru clădiri comerciale. Prețul depinde de puterea necesară și de complexitatea instalației electrice.
4. Cum ar trebui să colaboreze arhitecții cu inginerii?
Arhitecții trebuie să înțeleagă cerințele tehnice ale instalațiilor și să colaboreze strâns cu inginerii încă din faza de proiectare. Această colaborare trebuie extinsă și la alți consultanți pentru o abordare holistică.
5. Ce importanță are iluminatul în contextul integrării cu arhitectura?
Iluminatul nu asigură doar vizibilitatea, ci contribuie și la crearea atmosferei și la evidențierea elementelor arhitecturale. Alegerea corpurilor de iluminat trebuie făcută în concordanță cu stilul arhitectural al clădirii.
