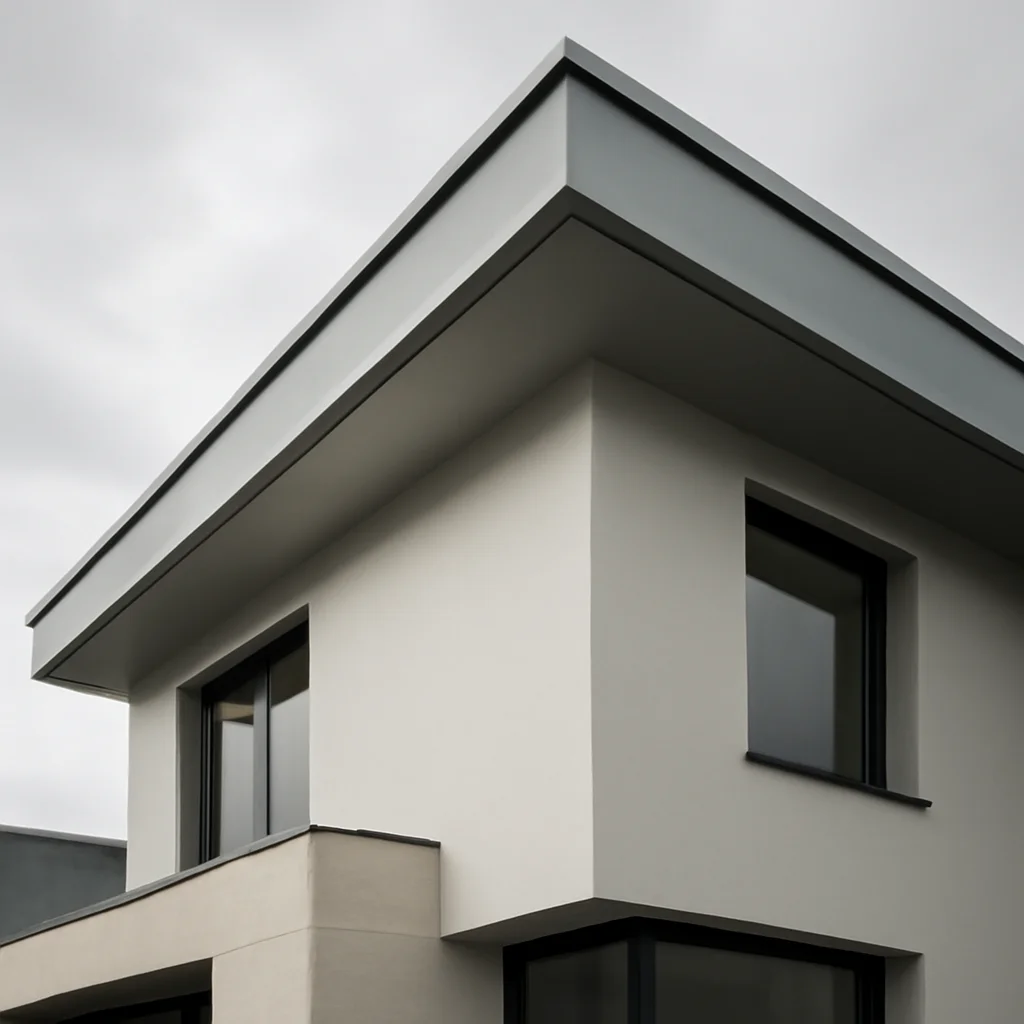

Detaliu constructiv: jgheab ascuns în cornișă

Introducerea unui sistem de jgheaburi ascunse în cornișă reprezintă o soluție estetică și funcțională tot mai căutată în proiectele arhitecturale moderne. Această metodă de colectare și evacuare a apelor pluviale oferă un aspect curat și minimalist clădirii, eliminând vizibilitatea tradițională a jgheaburilor. Implementarea cu succes a unui astfel de sistem necesită o înțelegere profundă a principiilor hidrologice, a materialelor disponibile, a normelor constructive și a detaliilor de execuție, pentru a asigura durabilitatea și eficiența pe termen lung. Scopul acestui ghid este de a oferi arhitecților o perspectivă cuprinzătoare asupra jgheaburilor ascunse în cornișă, de la concept și proiectare până la execuție și întreținere.

Spre deosebire de jgheaburile convenționale, care sunt montate vizibil sub streașină, cele ascunse sunt integrate în structura cornișei, fiind astfel mai puțin expuse la deteriorare și oferind o estetică superioară. Această abordare necesită o planificare atentă în faza de proiectare, deoarece influențează direct structura cornișei, panta acoperișului și sistemul de hidroizolație. Alegerea corectă a materialelor și a sistemelor de prindere este crucială pentru a evita infiltrațiile și coroziunea, asigurând astfel protecția clădirii și a ocupanților. Sistemele moderne de jgheaburi ascunse pot fi adaptate la diverse stiluri arhitecturale, de la cele clasice la cele contemporane, oferind flexibilitate și versatilitate.

1. Principii de Proiectare și Calcul Hidrologic

Proiectarea unui sistem de jgheab ascuns în cornișă începe cu o analiză detaliată a factorilor hidrologici locali, inclusiv intensitatea precipitațiilor, durata ploilor și suprafața acoperișului care drenează spre jgheab. Normele românești, precum SR EN 12044-1 (Sisteme de drenaj al apelor pluviale - Partea 1: Sisteme de drenaj interior) și NP 076-02 (Normativ pentru proiectarea și executarea sistemelor de colectare și evacuare a apelor pluviale), stabilesc cerințele minime pentru dimensionarea jgheaburilor și a sistemelor de evacuare, asigurând o capacitate adecvată de colectare și evacuare a apei. Calculul debitului maxim de apă care trebuie evacuat este esențial pentru a preveni revărsarea jgheabului și deteriorarea clădirii.

Dimensiunile jgheabului ascuns, inclusiv lățimea, înălțimea și panta transversală, sunt determinate de debitul maxim calculat și de tipul de acoperiș. Lățimea jgheabului trebuie să fie suficientă pentru a colecta apa de pe suprafața acoperișului, în timp ce panta transversală asigură scurgerea eficientă a apei spre gura de scurgere. Panta longitudinală a jgheabului, de obicei între 1% și 3%, este, de asemenea, importantă pentru a preveni stagnarea apei și formarea depunerilor. Materialele utilizate trebuie să reziste la coroziune și la variațiile de temperatură, asigurând o durată de viață lungă a sistemului.

În proiecte reale, am observat că o dimensionare corectă a jgheaburilor ascunse reduce semnificativ riscul de infiltrații și de deteriorare a fațadei. Un proiect recent, o clădire de birouri cu acoperiș plat, a necesitat jgheaburi ascunse cu o lățime de 300 mm și o înălțime de 150 mm, dimensionate pentru a face față unor precipitații intense. Costul suplimentar al acestor jgheaburi, comparativ cu cele convenționale, a fost de aproximativ 15-20%, dar beneficiile estetice și funcționale au justificat investiția.

2. Materiale și Sisteme de Prindere

Alegerea materialelor pentru jgheaburile ascunse în cornișă este crucială pentru a asigura durabilitatea și rezistența la coroziune. Cele mai utilizate materiale includ oțelul inoxidabil (AISI 304 sau 316), aluminiul (aliaje specifice pentru exterior) și cuprul. Oțelul inoxidabil oferă o rezistență excelentă la coroziune, dar poate fi mai costisitor decât aluminiul. Aluminiul este ușor și ușor de prelucrat, dar necesită un tratament de suprafață adecvat pentru a preveni coroziunea. Cuprul este un material tradițional, cu o estetică plăcută, dar poate fi mai scump și mai predispus la oxidare.

Sistemele de prindere trebuie să fie robuste și să asigure o fixare sigură a jgheabului în structura cornișei. Se pot utiliza console speciale, șuruburi și cleme din oțel inoxidabil sau aluminiu, dimensionate pentru a suporta greutatea jgheabului și a apei. Hidroizolația este, de asemenea, esențială pentru a preveni infiltrațiile. Se recomandă utilizarea unor membrane hidroizolante flexibile, aplicate sub jgheab și în jurul punctelor de prindere. Standardul SR EN 13964 (Membrane impermeabile pentru acoperișuri) oferă specificații detaliate pentru alegerea și aplicarea membranelor hidroizolante.

Un proiect recent, o casă unifamilială cu un acoperiș în pantă, a utilizat jgheaburi ascunse din aluminiu, fixate cu console din oțel inoxidabil și hidroizolate cu o membrană bituminoasă. Costul total al materialelor și al manoperei a fost de aproximativ 150-200 euro/metru liniar. Alternativa, un sistem de jgheaburi convenționale din PVC, ar fi costat aproximativ 80-120 euro/metru liniar, dar ar fi compromis estetica clădirii.

3. Detalii de Execuție și Hidroizolație

Execuția unui sistem de jgheab ascuns în cornișă necesită o atenție deosebită la detalii, pentru a asigura o funcționare optimă și o durată de viață lungă. În primul rând, este important să se asigure o planeitate perfectă a suprafeței cornișei, pentru a permite o scurgere uniformă a apei. Orice denivelări sau imperfecțiuni pot duce la stagnarea apei și la formarea depunerilor. În al doilea rând, este crucial să se realizeze o hidroizolație corectă a cornișei, în special în zona jgheabului. Se recomandă utilizarea unei membrane hidroizolante flexibile, aplicată în straturi suprapuse, pentru a preveni infiltrațiile.

Gurile de scurgere trebuie să fie dimensionate corespunzător și să fie protejate cu site pentru a preveni înfundarea cu frunze și alte resturi. Sistemul de evacuare a apei trebuie să fie conectat la rețeaua de canalizare pluvială, respectând normele locale. În timpul execuției, este important să se verifice periodic panta jgheabului și să se asigure că nu există obstrucții care ar putea împiedica scurgerea apei. Costul manoperei pentru montarea unui sistem de jgheab ascuns în cornișă este, de obicei, cu 20-30% mai mare decât cel pentru montarea unui sistem convențional, datorită complexității execuției.

Un exemplu concret este reprezentat de un proiect de renovare a unei clădiri istorice, unde a fost necesară integrarea jgheaburilor ascunse în cornișa existentă. A fost necesară o analiză atentă a structurii cornișei și o adaptare a sistemului de prindere pentru a evita deteriorarea elementelor decorative. Costul total al renovării, inclusiv montarea jgheaburilor ascunse, a fost de aproximativ 500 euro/metru liniar.

4. Întreținere și Prevenirea Problemelor

Întreținerea regulată a jgheaburilor ascunse în cornișă este esențială pentru a asigura o funcționare optimă și o durată de viață lungă. Se recomandă curățarea jgheaburilor cel puțin de două ori pe an, primăvara și toamna, pentru a elimina frunzele, crengile și alte resturi care ar putea înfunda gurile de scurgere. Verificarea periodică a sistemului de prindere și a hidroizolației este, de asemenea, importantă pentru a identifica eventualele probleme și a le remedia la timp.

Coroziunea este una dintre cele mai comune probleme întâlnite în cazul jgheaburilor ascunse. Pentru a preveni coroziunea, se recomandă utilizarea materialelor rezistente la coroziune și aplicarea unui strat protector pe suprafața jgheabului. Infiltrațiile pot fi, de asemenea, o problemă, în special în cazul cornișelor vechi sau deteriorate. Pentru a preveni infiltrațiile, se recomandă verificarea periodică a hidroizolației și repararea eventualelor fisuri sau deteriorări.

Un proiect recent a evidențiat importanța întreținerii preventive. O clădire de birouri cu jgheaburi ascunse din aluminiu a suferit o înfundare a gurilor de scurgere, ceea ce a dus la revărsarea jgheabului și la deteriorarea fațadei. Costul reparațiilor a fost de aproximativ 5000 euro, dar ar fi putut fi evitat prin curățarea regulată a jgheaburilor.

5. Comparație cu Alternative și Considerente Economice

Jgheaburile ascunse în cornișă reprezintă o alternativă estetică și funcțională la jgheaburile convenționale, dar au și dezavantaje. Jgheaburile convenționale sunt mai ușor de instalat și de întreținut, fiind, de asemenea, mai ieftine. Cu toate acestea, jgheaburile convenționale sunt mai vizibile și pot afecta estetica clădirii. O altă alternativă o reprezintă sistemele de drenaj interior, care colectează apa pluvială prin intermediul unor canale ascunse în structura clădirii. Aceste sisteme sunt mai costisitoare și mai complexe de instalat, dar oferă o estetică superioară și o protecție mai bună împotriva intemperiilor.

Considerentele economice sunt importante în alegerea sistemului de drenaj al apelor pluviale. Costul total al unui sistem de jgheab ascuns în cornișă poate fi cu 30-50% mai mare decât cel al unui sistem convențional, datorită complexității execuției și a costului materialelor. Cu toate acestea, beneficiile estetice și funcționale pot justifica investiția suplimentară. În plus, o dimensionare corectă și o întreținere regulată pot reduce costurile pe termen lung, prevenind deteriorarea clădirii și reparațiile costisitoare.

Concluzie, jgheaburile ascunse în cornișă oferă o soluție elegantă și eficientă pentru colectarea și evacuarea apelor pluviale, îmbunătățind estetica clădirii și protejând-o împotriva intemperiilor. Implementarea cu succes a unui astfel de sistem necesită o planificare atentă, o execuție precisă și o întreținere regulată, respectând normele și standardele constructive.

În final, decizia de a utiliza jgheaburi ascunse în cornișă trebuie să fie luată în funcție de specificul proiectului, de bugetul disponibil și de preferințele clientului, luând în considerare atât avantajele, cât și dezavantajele acestei soluții. Un arhitect profesionist poate oferi consultanță specializată pentru a alege cea mai potrivită soluție de drenaj al apelor pluviale, asigurând durabilitatea și eficiența clădirii.

Întrebări Frecvente

1. Ce sunt jgheaburile ascunse în cornișă și care sunt avantajele lor?

Jgheaburile ascunse în cornișă sunt sisteme de colectare a apei pluviale integrate în structura cornișei, oferind un aspect estetic mai curat și minimalist. Avantajele includ o vizibilitate redusă, protecție sporită împotriva deteriorării și adaptabilitate la diverse stiluri arhitecturale.

2. Ce trebuie luat în considerare în faza de proiectare a unui astfel de sistem?

Planificarea atentă este crucială, deoarece influențează structura cornișei, panta acoperișului și sistemul de hidroizolație. Alegerea materialelor rezistente la coroziune și a sistemelor de prindere adecvate este esențială pentru a preveni infiltrațiile.

3. Există normative românești care reglementează dimensionarea jgheaburilor ascunse?

Da, normele SR EN 12044-1 și NP 076-02 stabilesc cerințele minime pentru dimensionarea jgheaburilor și a sistemelor de evacuare a apelor pluviale, asigurând o capacitate adecvată de colectare. Calculul debitului maxim de apă este esențial.

4. Cum se determină dimensiunile optime ale unui jgheab ascuns?

Dimensiunile sunt determinate de debitul maxim calculat, tipul acoperișului, lățimea necesară pentru colectarea apei și panta transversală pentru scurgerea eficientă. Panta longitudinală trebuie să fie între 1% și 3% pentru a evita stagnarea apei.

5. Ce materiale sunt recomandate pentru jgheaburile ascunse, având în vedere durabilitatea?

Materialele utilizate trebuie să reziste la coroziune și la variațiile de temperatură pentru a asigura o durată de viață lungă a sistemului. Alegerea materialului depinde de contextul specific al proiectului și de bugetul disponibil.
